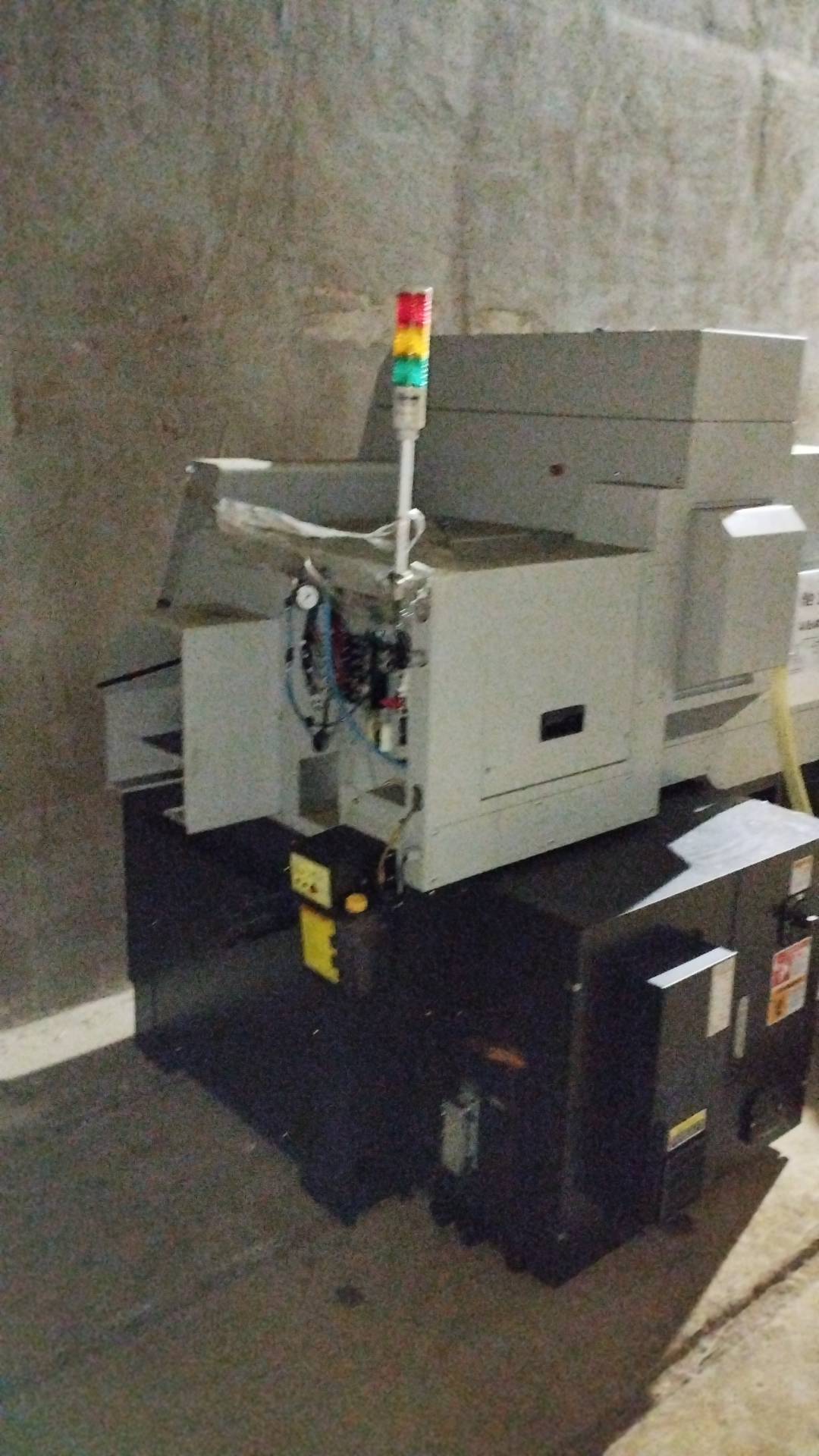

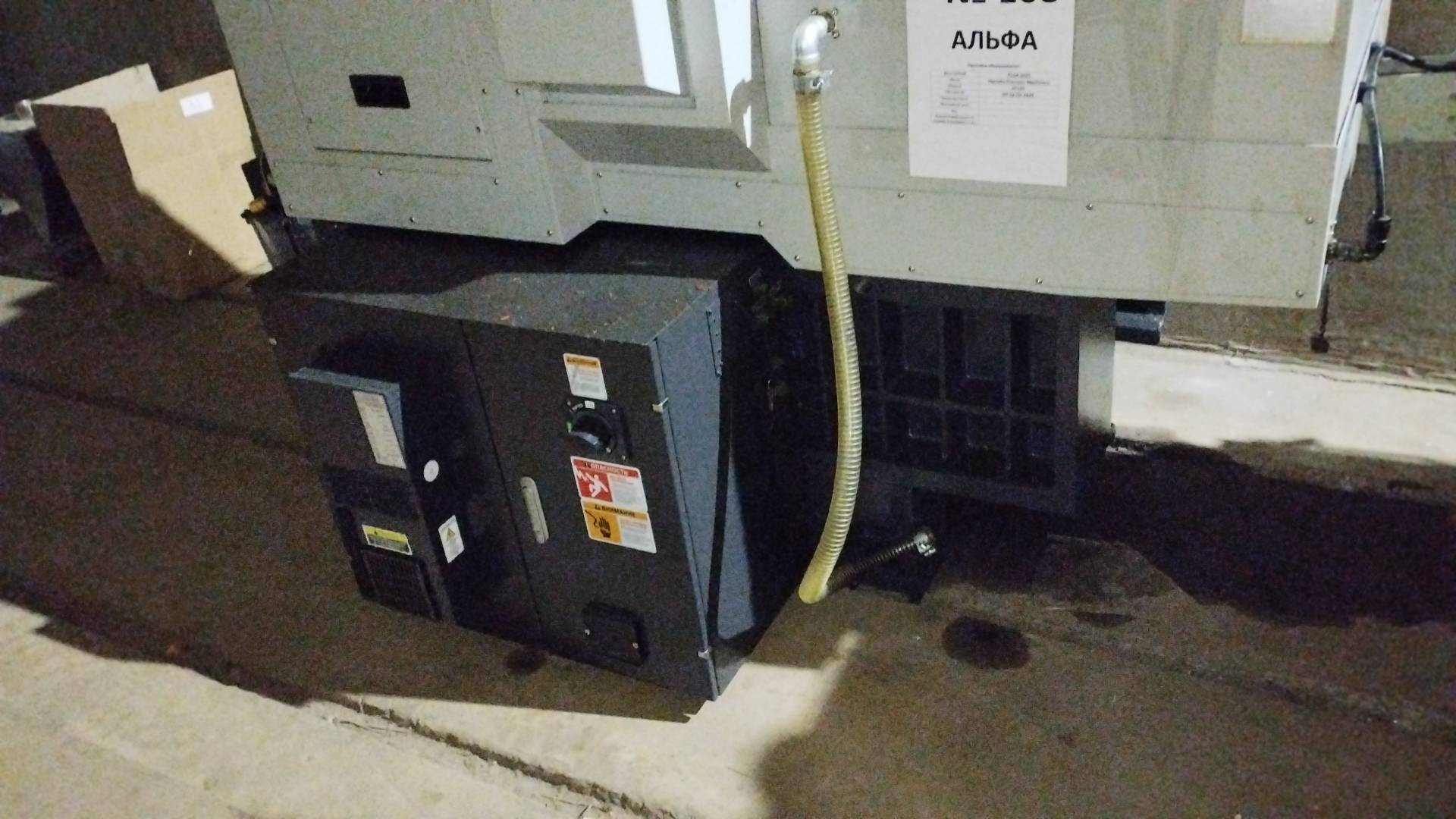

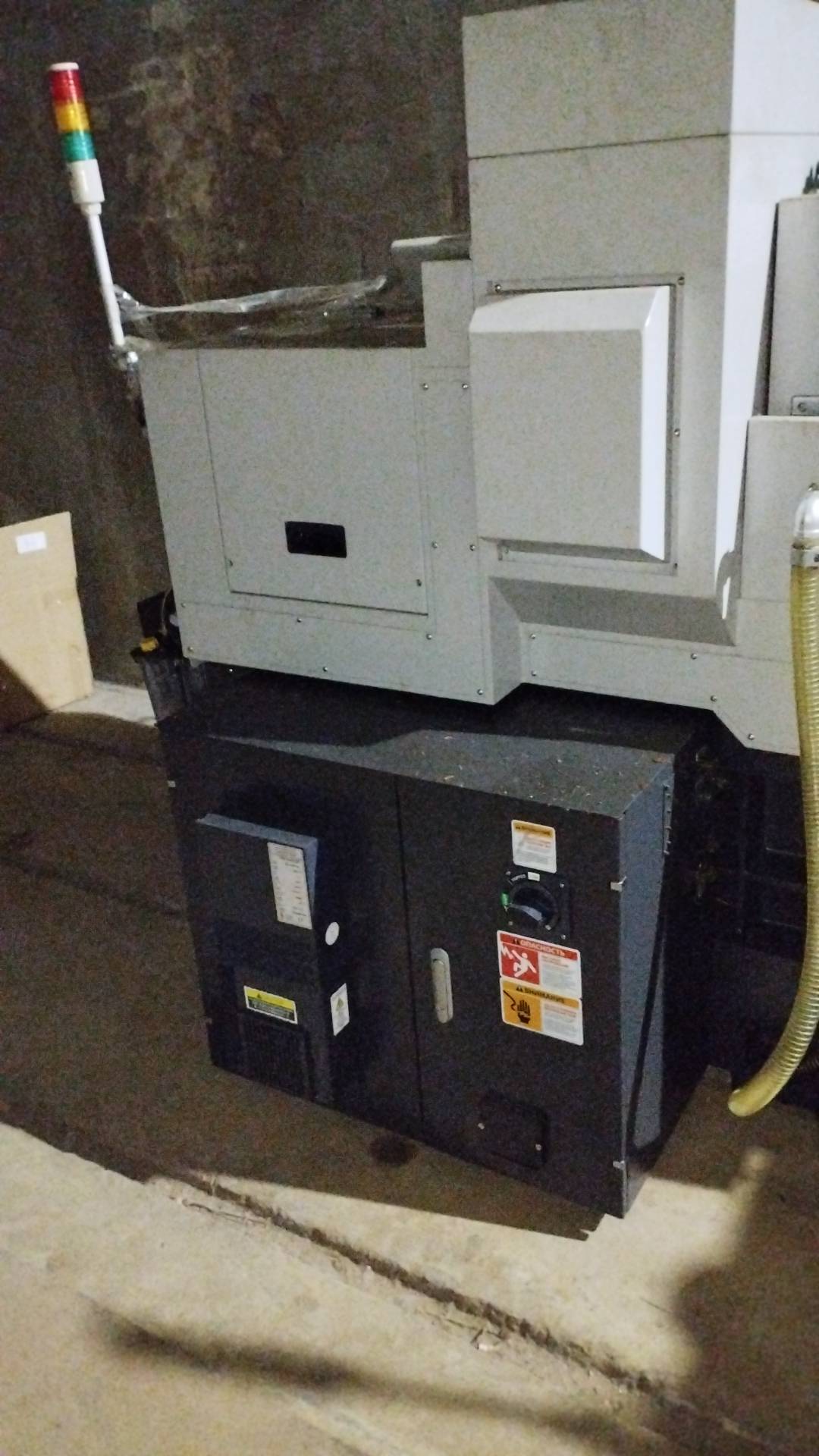

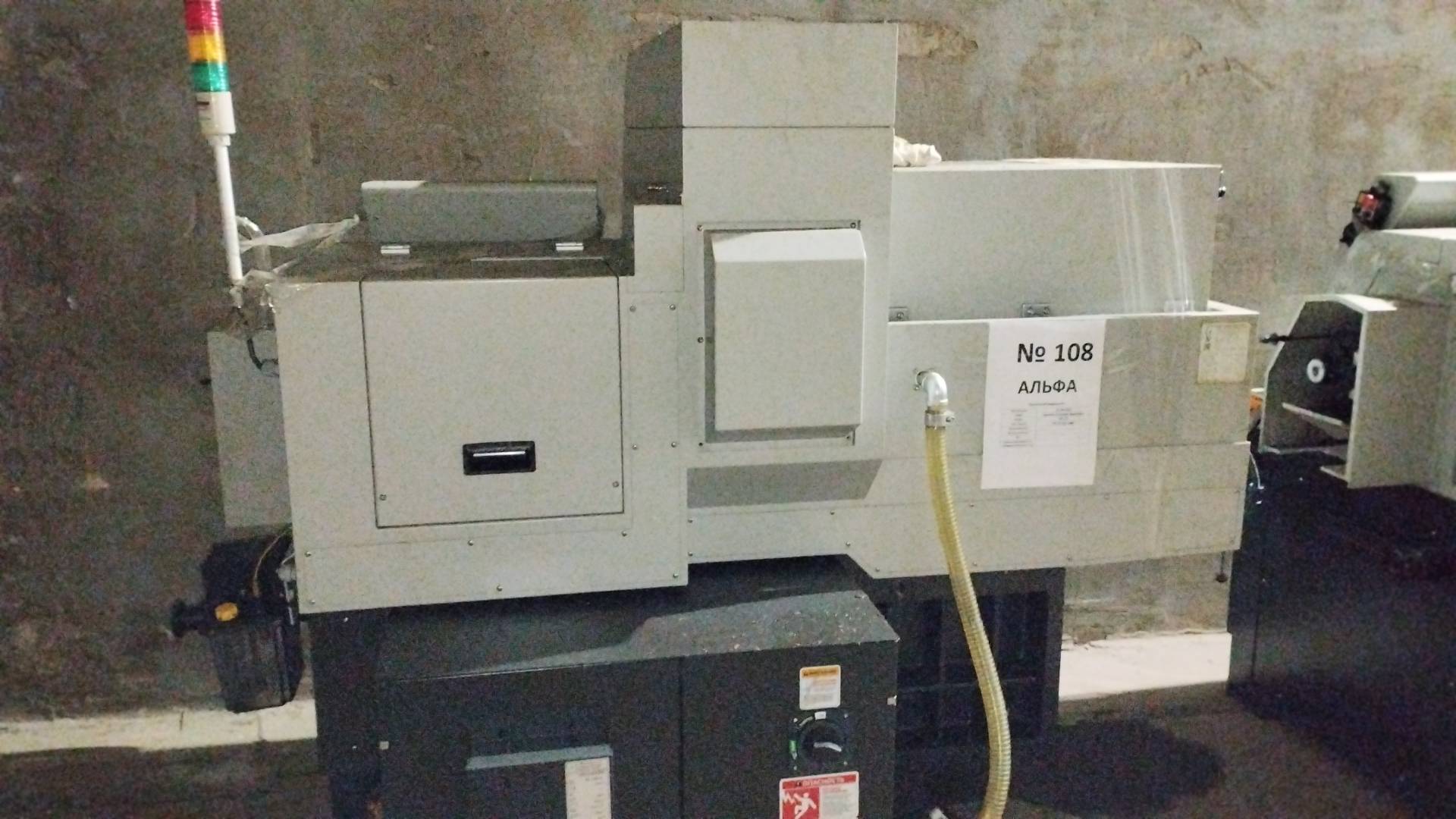

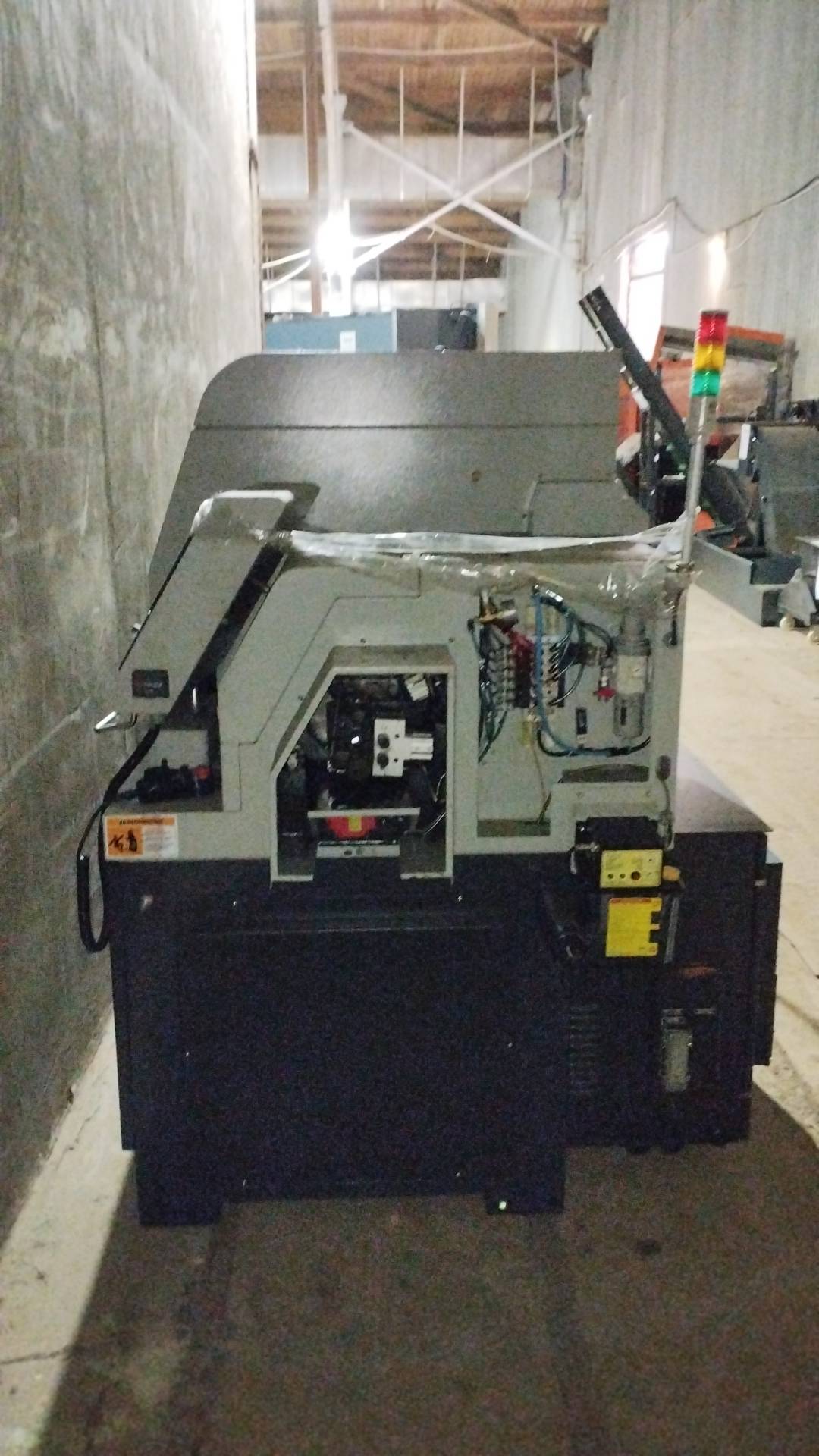

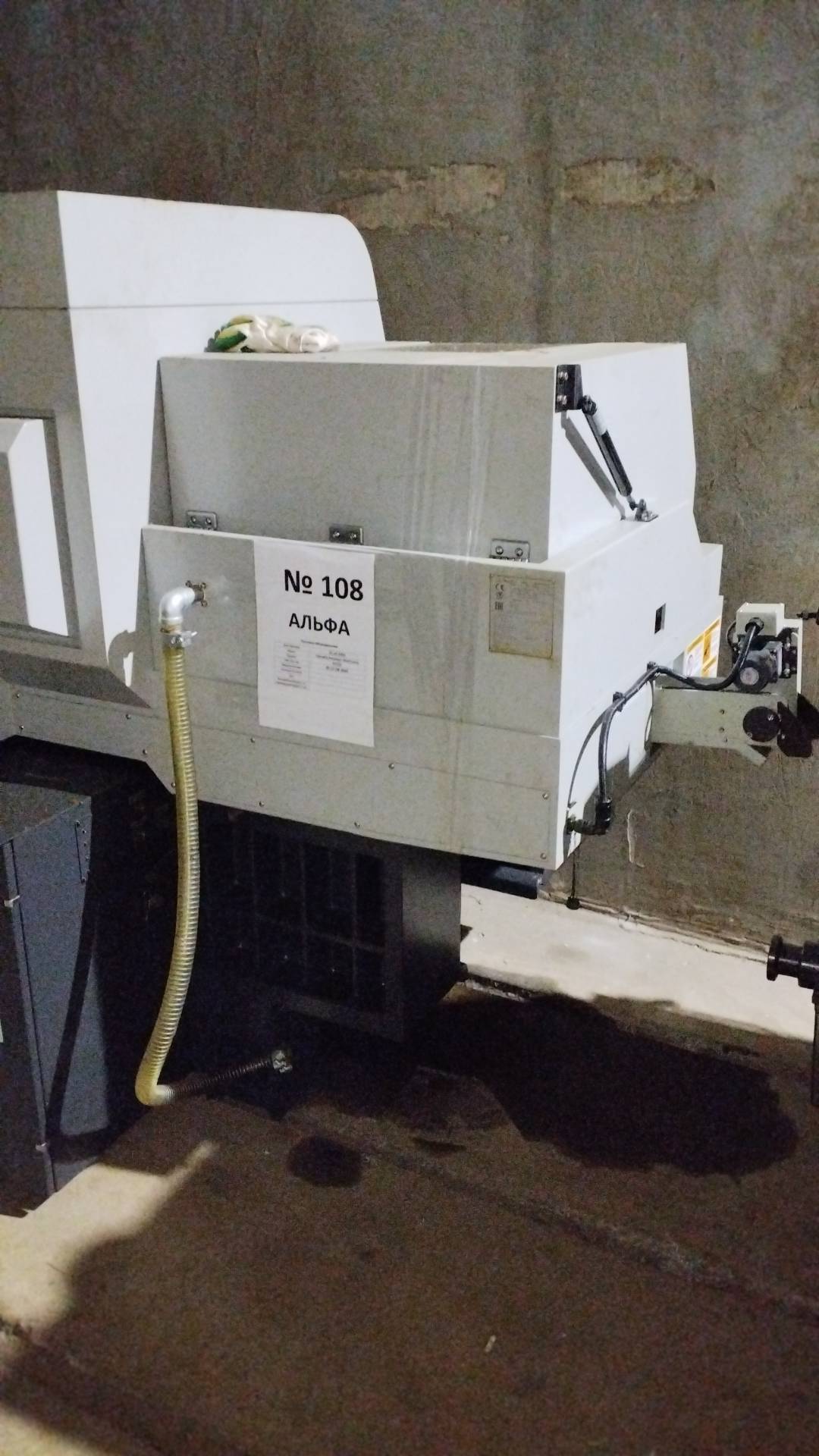

HANWHA XP12S Автомат продольного точения, 2022 года в лизинг
Лот 000010794.
С наработкой
1/9
Характеристики
Заводской номерXP12DX2629
Год выпуска2022
Наработка500 м.ч.
Комментарий
Модель XP12S в сочетании с автоматической системой подачи прутков FEDEK GT112 3.2M (LNS Asia) позволяет осуществлять высокопроизводительную обработку деталей из прутков диаметром от 1 мм до 12 мм и длинной до 140 мм (за один хват) с использованием противошпинделя и устройства для улавливания длинных деталей.
Компания HANWHA была основана в феврале 1953 года в г. Чангвон (Ю.Корея) и в настоящее время является одной из ведущих фирм по производству автоматизированных производственных систем и металлорежущих станков. Компания прошла путь от создания в 1980 году токарного автомата кулачкового типа до выпуска высокопроизводительных токарных прутковых автоматов с системой ЧПУ с подвижной передней бабкой (Swiss-Type – «швейцарского типа»).
Станки отлично выполняют обработку как коротких деталей, так и длинных (до 600 мм - с применением специального приспособления).
Использование станков HANWHA эффективно как в единичном, так и в массовом производстве, благодаря возможности их быстрой перенастройки и способности выполнять комплексную обработку деталей на одной единице оборудования.
Г К «Ф И Н В А Л»
115088, Россия, г. Москва, 2-й Южнопортовый пр., 14/22
Тел./ факс: +7 495 647-88-55, www.finval.ru, e-mail: stanok@finval.ru
4
1. Техническое описание
№ п/п
Наименование
Описание
1.1.
Назначение станка
Станок XP12S в сочетении с автоматической системой подачи прутков FEDEK GT112 3.2M позволяет осуществлять высокопроизводительную обработку деталей из прутков диаметром от 1 мм до 12 мм и длинной до 140 мм (за один хват) с использованием противошпинделя и устройства для улавливания длинных деталей. Станок позволяет обрабатывать различные материалы, такие как титан, нержавеющие и низколегированные стал, цветные металлы.
1.2.
Краткое описание системы управле-ния станка
Станок оснащен современной системой ЧПУ фирмы FANUC (Япония) на базе промышленного компьютера. Система ЧПУ FANUC имеет широчайший ассортимент прикладных функций, а интуитивно понятный интерфейс Hanwha-Fanuc i, совместно разработанный специалистами Hanwha и Fanuc, позволяет быстро подготовить кадры предприятия для программирования и работы на станке.
1.3.
Основные характеристики оборудования
Станок XP12S уже в базовом исполнении оснащён противошпинделем и осью "Y". Данная модель эффективна как в крупносерийном производстве, так и при производстве деталей небольшими сериями.
1.4. Общие характеристики оборудования
Станок обладает широкими технологическими возможностями и предназначен для высокопроизводительной токарной и фрезерной обработки различной степени сложно-сти.
Рис. 2. Схема рабочей зоны станка Hanwha XP12S
Г К «Ф И Н В А Л»
115088, Россия, г. Москва, 2-й Южнопортовый пр., 14/22
Тел./ факс: +7 495 647-88-55, www.finval.ru, e-mail: stanok@finval.ru
5
2. Технические характеристики
№ п/п
Характеристика
Ед. изм.
Параметр
Главный шпиндель
2.1.
Макс. перемещение по оси Z1
мм.
140
2.2.
Макс. частота вращения
мин-1
12 000
2.3.
Макс. обрабатываемый Ø
мм.
12
2.4.
Полноценная ось С
град.
0,001°
2.5.
Дополнительный тормоз (V-тип)
град.
0,001°(опция)
Противошпиндель
2.6.
Макс. перемещение по оси Z2
мм.
140
2.7.
Макс. частота вращения
мин-1
8 000
2.8.
Макс. обрабатываемый Ø
мм.
12
2.9.
Дополнительный тормоз (V-тип)
град.
0,001°(опция)
Инструмент
2.10.
Суппорт для наружного точения
поз.
6 (□12)
2.11.
Суппорт для торцевого сверления в глав-ном/противошпинделе
поз.
3 (Ø20, ER11)
2.12.
Поперечный сверлильно/фрезерный суппорт, (3 позиции)
шт.
1
(ER11-2шт.+ER16-1шт.)
2.13.
Макс. частота вращения поперечного сверлиль-но/фрезерный суппорта
мин-1
6 000
Мощность
2.14.
Привод главного шпинделя
кВт
2,2 / 3,7
2.15.
Привод противошпинделя
кВт
0,55 / 1,1
2.16.
Привод радиального инструмента
кВт
0,5
2.17.
Привод перемещения суппортов по осям
кВт
0,5
2.18.
Привод насоса для СОЖ
кВт
0,25
Дополнительная информация
2.19.
Потребляемая энергия
кВа
10
2.20.
Быстрый ход
м/мин
24 (Х:15)
2.21.
Габариты станка (ДхШхВ), без системы подачи прутка
мм.
1 650 х 1 090 х 1 640
2.22.
Вес (без системы подачи прутка)
кг.
1 800
2.23.
Бак для СОЖ
л.
120
2.24.
Бак для смазки
л.
1,8
2.25.
Расход воздуха
л/мин
120-150
2.26.
Система ЧПУ
Hanwha-Fanuc i
2.27.
Дисплей
Цветной, 10.4”
9 210 000 ₽
