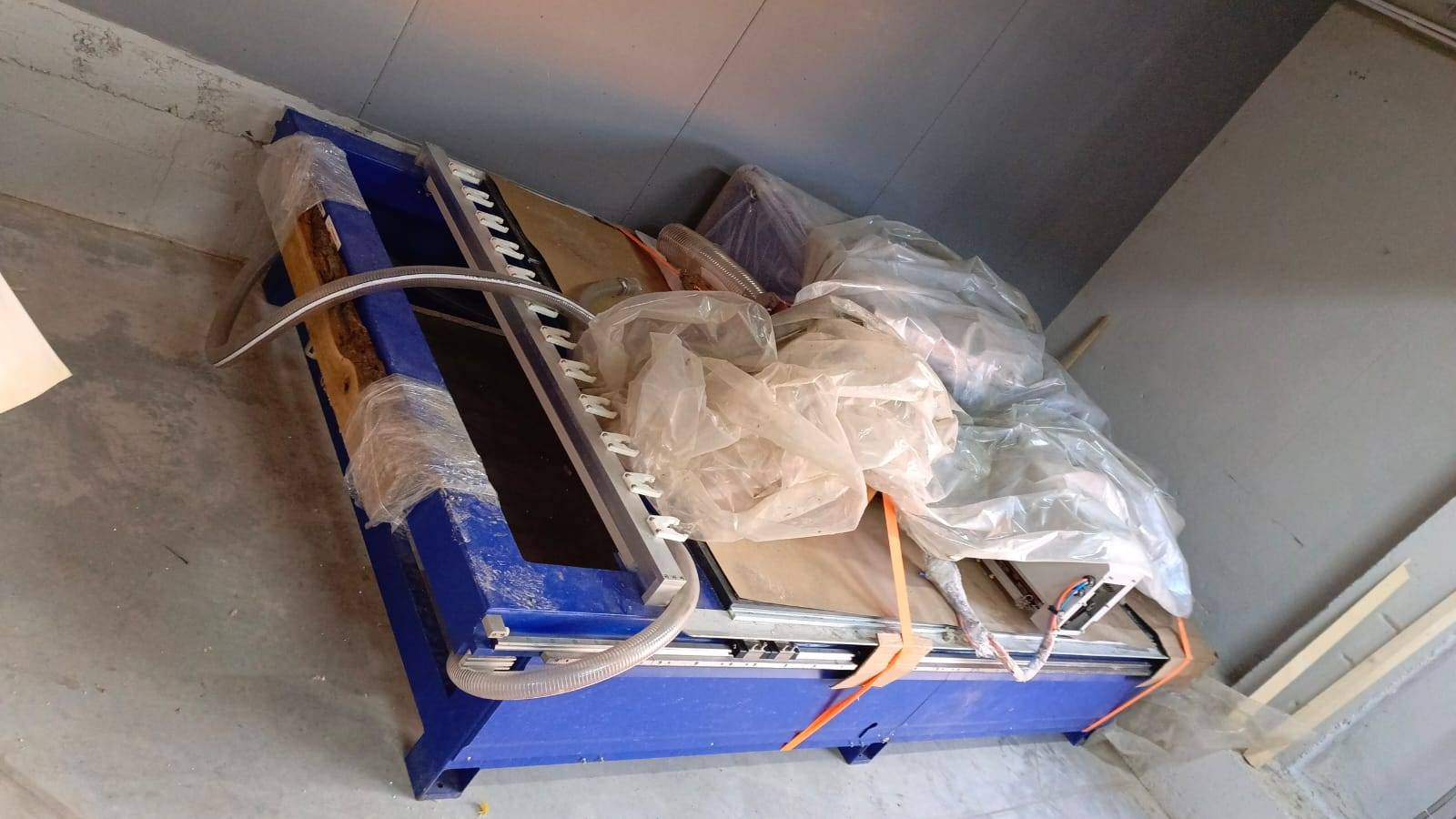

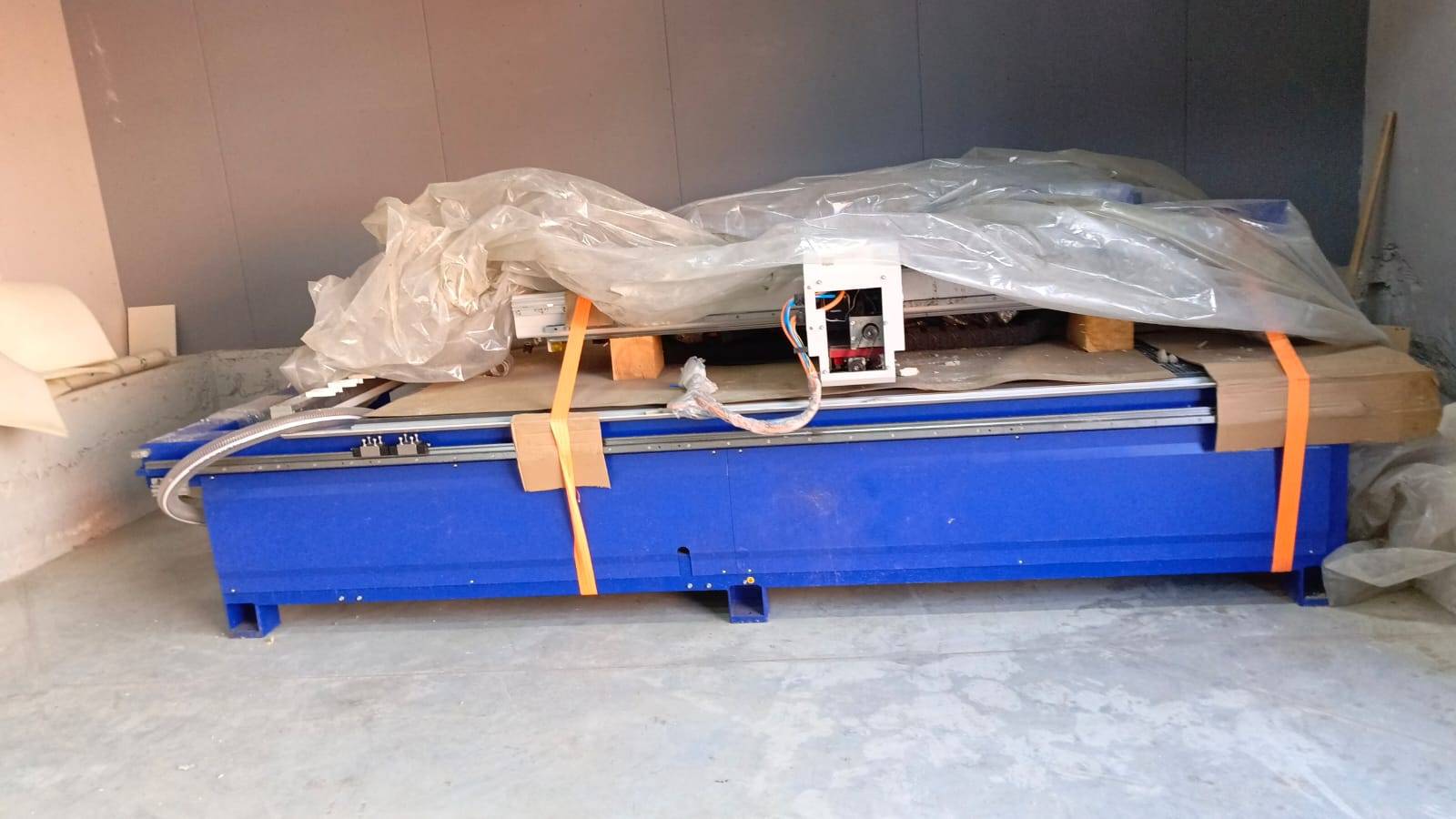

Jinan Singhui Cnc Technology 30AVLT8 Фрезерно-гравировальный станок с ЧПУ Лот 000005383
С наработкой
1/5
Характеристики
Заводской номер23101800404
Год выпуска2023
Наработка100 м.ч.
Комментарий
Наработка указана ориентировочно

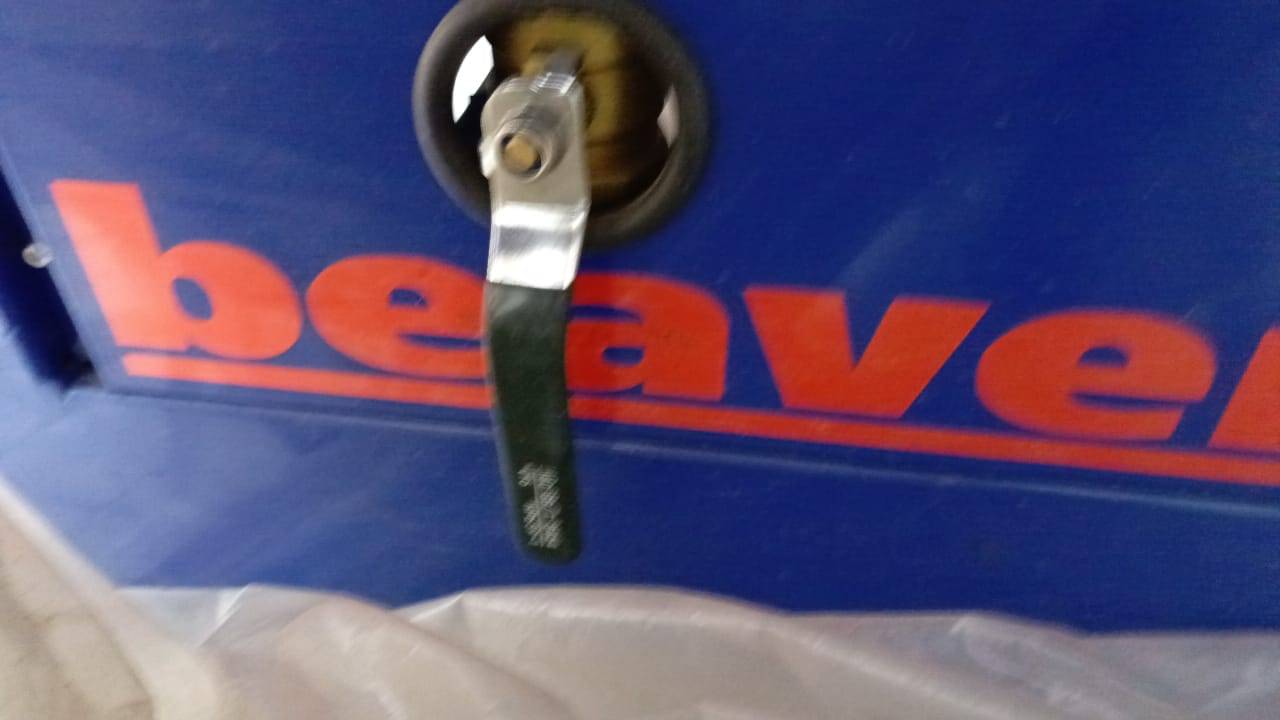

Фрезерный станок с ЧПУ мод. "Beaver 30AVLT8 (E1-2130C (9KW CS))" (Китай).
КОМПЛЕКТАЦИЯ:
№ Наименование Кол-во, шт. Примечание
1 Электрошпиндель «CS» (Китай) 1 9,0 кВт 24 000 об/мин, ER32
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя «DELTA» (Тайвань) 1
3 Стойка управления станком SYNTEC (Тайвань) 1
4 Ручной пульт управления к стойке SYNTEC 1
5 Датчик автоматического измерения и калибровки инструмента 1 Автоматическое позиционирование
6 Инструментальный магазин линейного типа 1 8 позиций, под патрон ISO-30
7 Инструментальный патрон 1 ISO30

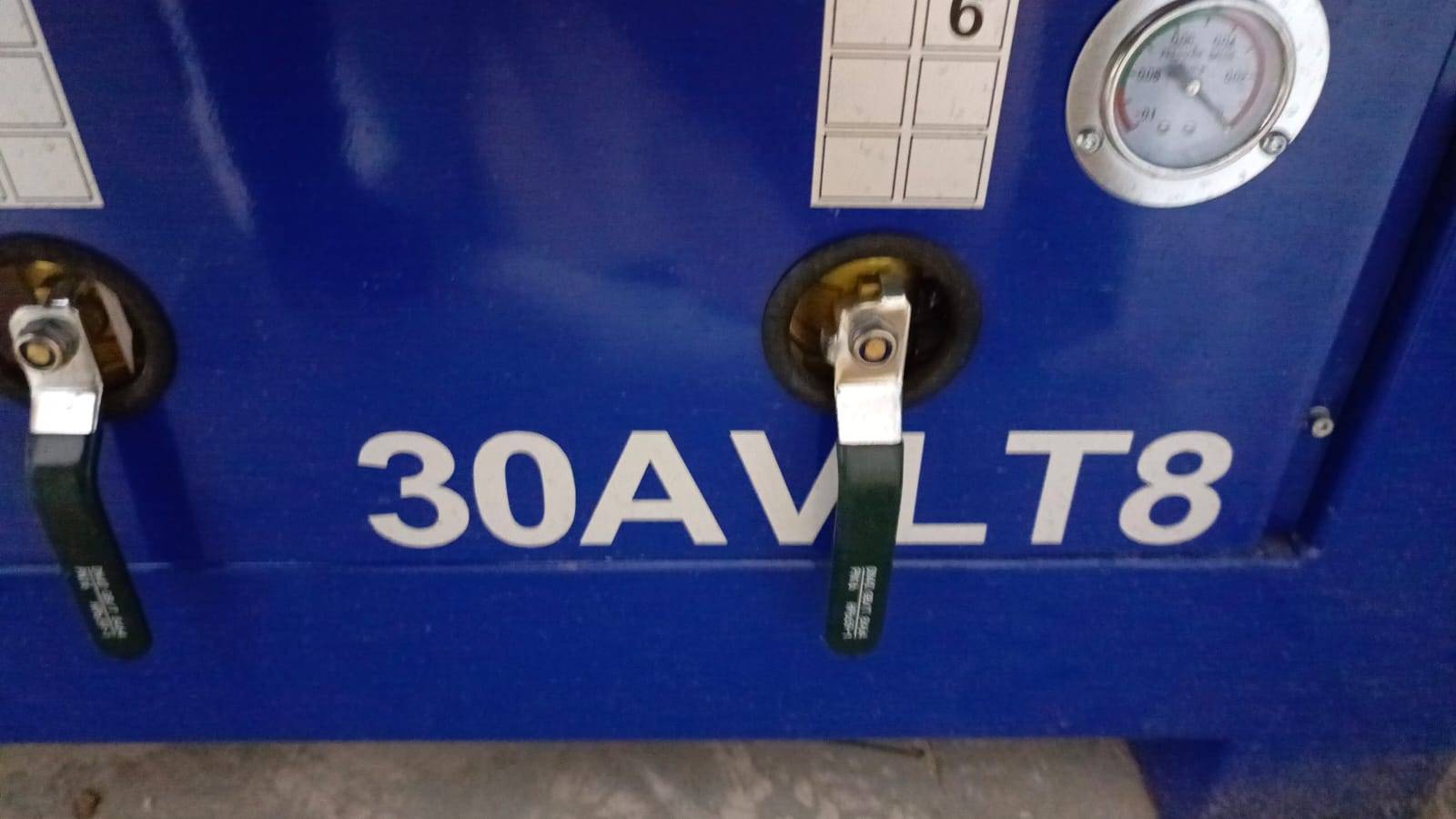

8 Комбинированный вакуумный стол с «T-пазами» для возможности механической фиксации 1 6 вакуумных зоны, 1 манометр
9 Вакуумный насос 2 2x160 м3/ч по 4,0 кВт
10 Серводвигатели «Yaskawa» (Япония) 4
11 Необслуживаемые планетарные редукторы «SHIMPO-NIDEC» (Япония) по осям X, Y 3
12 Линейные направляющие premium-класса «THK» (Япония) по осям X, Y, Z (комплект) 3
13 Необслуживаемые подшипники premium-класса c интегрированными картриджами смазки «THK –LACS» (Япония) по осям X, Y, Z (комплект) 3
14 Косозубые передачи по осям X, Y premium-класса «WMH-Herion» (Германия) (комплект) 1
15 Прецизионная шариковинтовая передача по оси Z – «PMI» (Тайвань) 1
16 Кожухи для защиты направляющих по оси Х 2
17 Пакет безопасности (аварийные кнопки на стойке и портале) 1
18 Узел многоступенчатой подготовки сжатого воздуха 1
19 Набор фрез для обработки дерева/МДФ/ДСП 1
20 Набор цанг 1 ER32
21 Набор гаечных ключей для обслуживания станка 1
22 Струбцина для механического крепления деталей 8
23 Кронштейн для фиксации патрона при замене инструмента 1
24 Ящик с ЗИП 1
25 Аспирационный кожух на шпиндель 1 Пылеулавливающий агрегат в комплекте со станком не поставляется
26 Руководство пользователя 1 на русском языке
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры зоны обработки X и Y, наибольшие, мм 2080 х 3100
Размеры вакуумного стола, мм 2080 х 3000
Перемещение шпинделя по оси Z, мм 300
Тип передачи по осям X, Y косозубая шестерня-рейка
Тип передачи по оси Z ШВП
Тип рабочего стола Комбинированный вакуумный
с «Т»- пазами крепления
Система смены инструмента Автоматическая, линейный магазин
Количество мест в инструментальном магазине 8
Тип инструментального патрона ISO30
Тип датчика калибровки инструмента автоматический
Тип электродвигателей перемещения серводвигатели
Максимальная скорость рабочего хода, м/мин 0 - 25*
Максимальная скорость холостого хода, м/мин 0 – 45
Частота вращения шпинделя, об/мин 0 – 24 000
Мощность шпинделя, кВт 9,0
Тип охлаждения шпинделя воздушное (независимое)
Тип цанги ER32
Посадочный диаметр инструмента, наибольший, мм 20
Напряжение, В 380
Частота тока, Гц 50
Мощность вакуумного насоса, кВт 2 x 4,0 = 8
Производительность вакуумного насоса, м3/час 2 x 160 = 320
Общая установленная мощность, кВт 18,6
Габаритные размеры станка в упаковке, мм 3850х2270х1930
Масса станка (брутто), кг 2300
2 567 850 ₽
