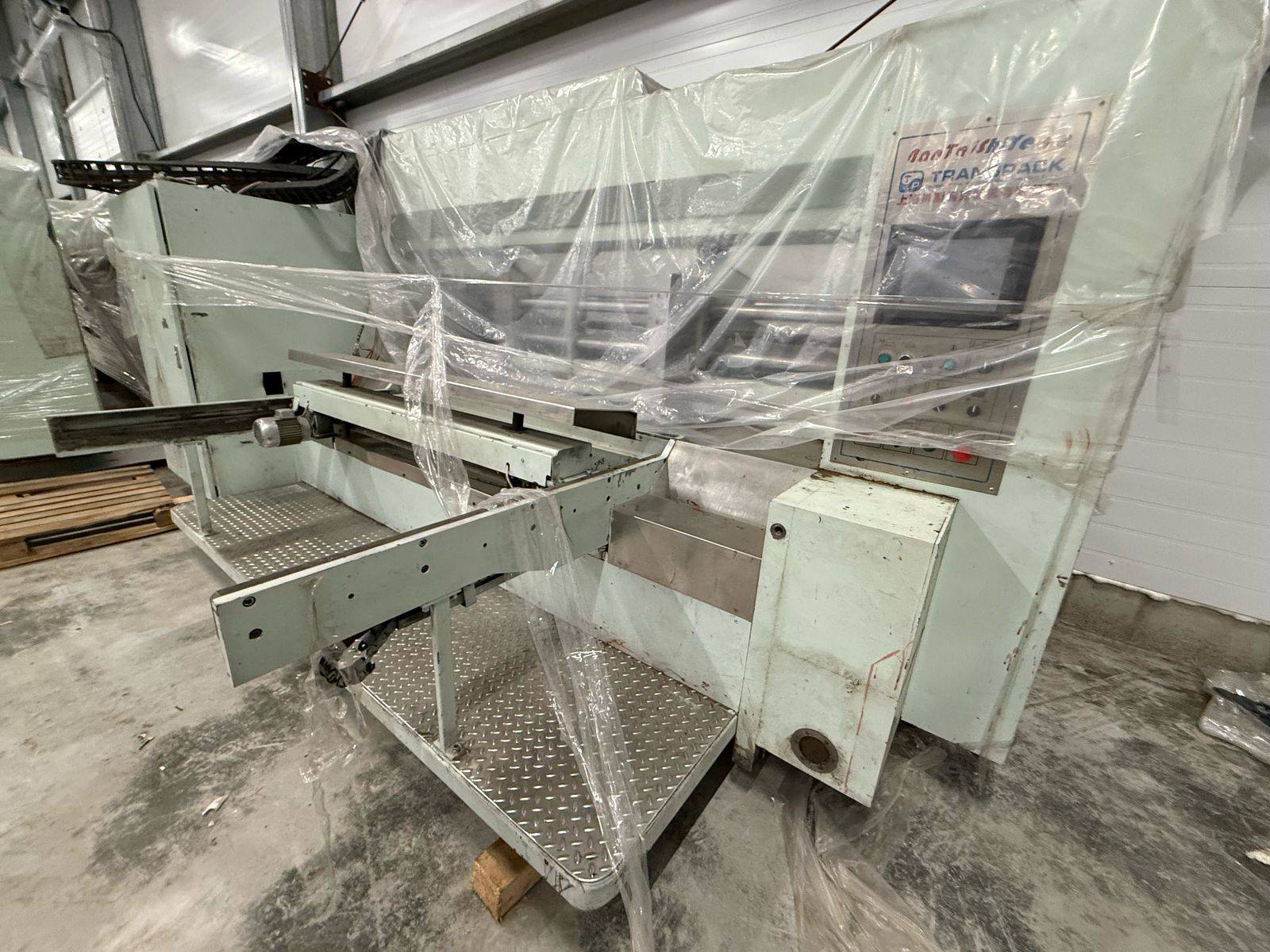

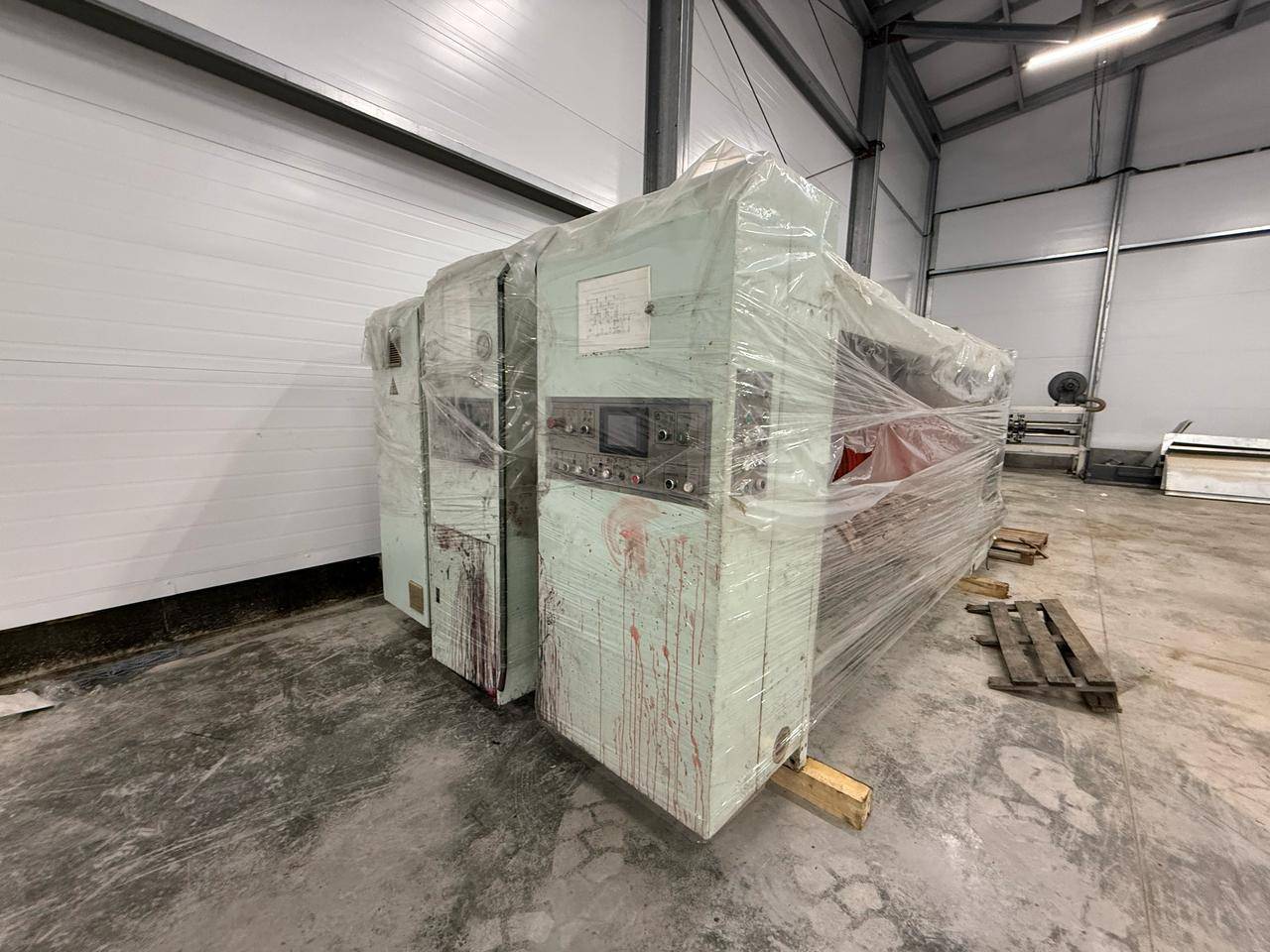

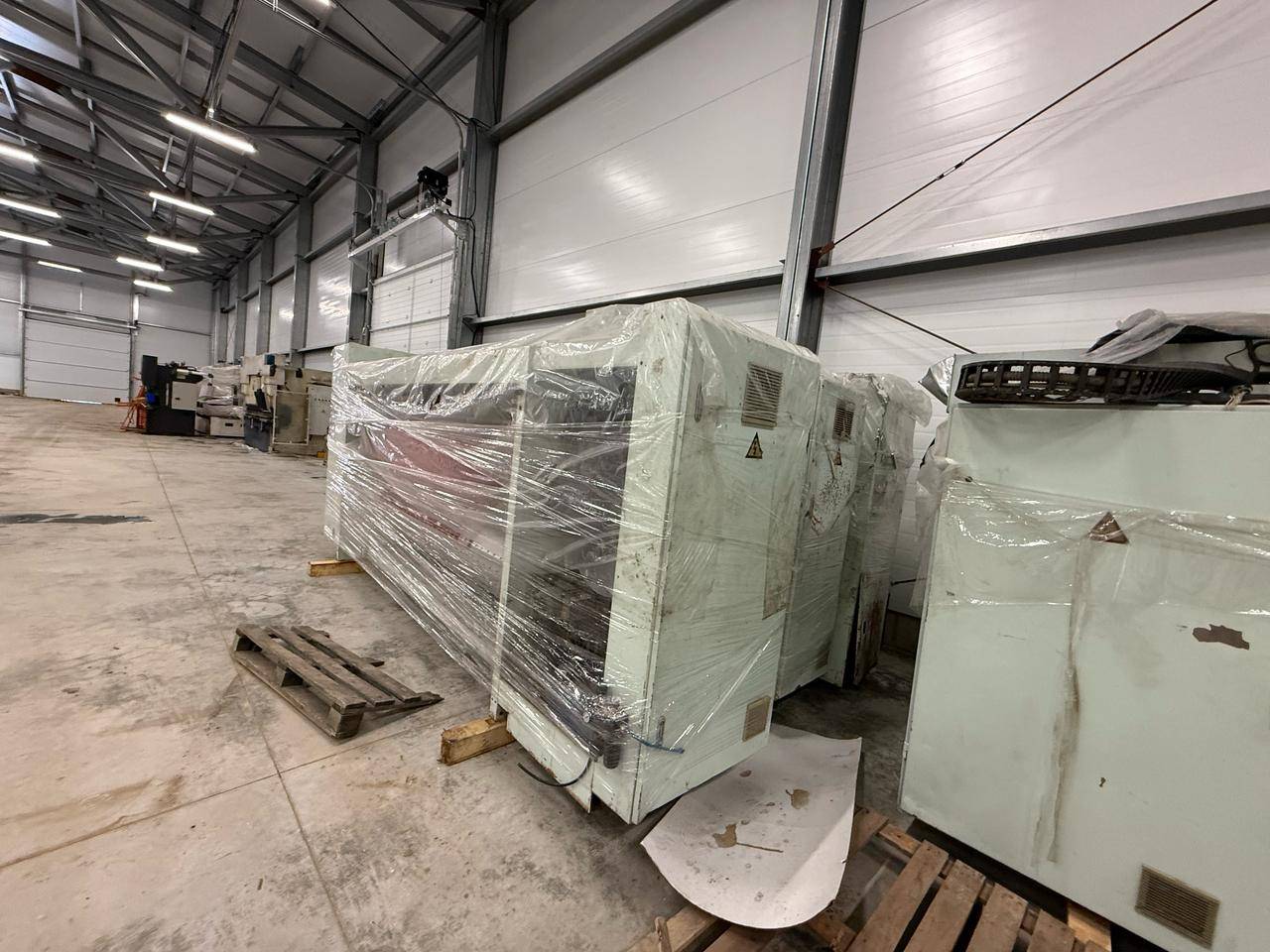

Nantai Precise Machinery Ishikawa-1525 линия для производства гофротары Лот 000008100

С наработкой

1/10

В наличииМосква, Щёлково

Характеристики

Заводской номер2021101525

Год выпуска2021

Наработка100 м.ч.

Комментарий

Наработка указана ориентировочно. Технические характеристики: Характеристика Показатель Максимальная скорость до 180 лист/мин Рабочая скорость до 160 лист/мин Размеры заготовок - (max) длина/ширина 2470 х 1400 мм - (max) длина/ширина с системой «skip feed» 2470 х 1650 мм - (min) длина/ширина 700 х 350 мм Размер печатного поля 2410 х 1400 мм Толщина флексоклише 6,35 (стандарт) мм Вид обрабатываемого материала картон A, B, C, A/B, B/C, A/B/C Толщина заготовки от 2 - 10 мм Точность совпадения печати ±0,5мм Технические особенности линии:  Линия производится совместно с компанией «Asahi» (Japan).  Весь процесс работы контролируется промышленным программируемым контроллером («OMRON», Япония) и отображается на LCD мониторе. Контроллер может хранить в памяти до 9999 программ (форматов).  Каждая секция управляться от своего компьютеризированного поста с LCD монитором.  Секции станка устанавливаются на рельсах и соединяются между собой при помощи пневматических замков.  Автоматическая подача заготовок со стола.  Автоматическая настройка совпадения печати и просечки.  Автоматическая настройка на размер заготовки.  Автоматическая (цифровая) настройка ножей  Автоматический возврат настроек в нулевое положение.  Автоматическое удаление отходов (транспортер удаления обрези).  Анилоксовые растровые печатные валы с линиатурой 200 линий/дюйм.  Подача краски пневмонаносом.  Комплектующие (привода, подшипники, частотные преобразователи, датчики и др.) производство «NEC», «NSK», «MITSUBISHI», «KOYO» Япония, «Siemens» Германия, Bonfiglioli reduttory» Италия.  Звуковая и световая индикация работы линии.  Плавная регулировка скорости.  Зубчатые ножи для качественной работы с макулатурным картоном.  Механический эквалайзер для совмещения угловых скоростей вращения «MaxDura», Taiwan по лицензии USA.  Поперечное перемещение полиуретанового вала (±25мм) для увеличения его срока службы. Гидравлический привод перемещения производства Taiwan.  Секция автоматической подачи оснащена системой удаления пыли.  Хромированное покрытие валов гарантирует их долговечность и износостойкость.  Автоматическая подача, вакуумно-роликовая с переднего края листа (редуктор «SUN», USA). Техническое описание: 1. Узел автоматической подачи заготовок Параметры Показатель (1) Силовая часть Двигатель переменного тока с инвертором. (2) Показ скорости Цифровой индикатор на LCD - мониторе. (3) Счетчик Фотодатчик. (4) Способ подачи Автоматическая, вакуумно-роликовая с переднего края листа («SUN», USA). (5) Вспомогательное устройство подачи Вакуумный прижим (для работы с изогнутыми листами). (6) Левые и правые упоры Цифровая регулировка с LCD – монитора. (7) Зазор передних упоров Цифровая регулировка с LCD – монитора. (8) Задние упоры Цифровая регулировка с LCD – монитора. (9) Регулировка зазора (толщина картона) Цифровая регулировка с LCD – монитора. (10) Закрепление секций друг с другом Пневматический замок. (11) Движение секций Электромеханический привод (мотор-редуктор). (12) Соединение силового зубчатого колеса Прямозубое соединение, шестерни термообработаны, поверхность зуба шлифованная. (13) Подача больших заготовок Электронная система "skip feed" - подача через заготовку. (14) Подающие валы Верхний с обрезиненными муфтами, нижний - с твердым хромированным покрытием. (15) Нулевое положение Автоматическая установка нулевого положения. (16) Система удаления пыли Щетки и пылесос 2. Узел флексопечати Параметры Показатель (1) Растровый вал Спец. сталь. Хромированный. Линиатура 200 лин/дюйм. Устанавливается по желанию заказчика. (2) Фазировка барабана (совпадение печати) Цифровая настройка с LCD - монитора. Регистр 360 градусов во время работы и остановки. (3) Движение барабана по оси (поперечно-осевая проводка) Цифровая настройка с LCD - монитора (±12,5мм) с цифровой индикацией. (4) Регулировка зазора 2 места Цифровая настройка с LCD - монитора. (5) Соединение силового зубчатого колеса Прямозубое соединение, шестерни термообработаны, поверхность зуба шлифованная. (6) Закрепление секций друг с другом Пневматический замок. (7) Подача краски Пневматическим насосом. Замкнутая система циркуляции краски. (8) Промывка Насосом. (9) Подвод-отвод анилоксового вала Пневмоцилиндрами с LCD - монитора. (10) Печатный цилиндр С твердым хромированным покрытием, имеет разметочную сетку и паз для быстрого крепления фартука (система Matthews). (11) Нулевое положение Автоматическая установка нулевого положения. (12) Уровень краски установлен датчик наличия краски: цифровая настройка с LCD - монитора. 3. Узел ротационной высечки Параметры Показатель (1) Движение штампонесущего вала Цифровая настройка с LCD - монитора. (2) Фазировка штампонесущего вала Цифровая настройка с LCD - монитора. Регистр 360 градусов. (3) Бандажный вал Имеет быстросъемные полиуретановые бандажи. (4) Перемещение полиуретанового вала Имеет поперечное перемещение (± 20 мм), с гидровлическим приводом производства Taiwan. (5) Регулировка зазора Цифровая настройка с LCD - монитора.. (6) Соединение силового зубчатого колеса Прямозубое соединение (7) Закрепление секций друг с другом Пневматический замок. (8) Закрепление на рельсах Закрепляется на рельсах. Данная секция без движения. (9) Штампонесущий вал Имеет разметку и сетку с отверстиями М10 для закрепления штанц-формы. (10) Удаление отходов Автоматический транспортер удаления отходов. (11) Совмещение скоростей Механический эквалайзер для совмещения угловых скоростей вращения «MaxDura», Taiwan по лицензии USA. 4. Автоматический листоукладчик 5. Секция виброудаления обрези (стриппинг 6. Общие характеристики: Параметры Показатель (1) Подшипники Производство Япония, Тайвань, Германия. (2) Зубчатые колеса Стальные, термообработка, шлифовка зуба, тверд.59HRC. (3) Общий контроль Полностью компьютерное управление машиной. Программируемый контроллер, LCD-дисплей, электрические компоненты (производство Япония, Великобритания, Германия, Тайвань). (4) Пневматика Производство Тайвань. (5) Система смазки Принудительная, шестеренчатым насосом. (6) Электродвигатели Производство Тайвань Наименование узлов линии: № Наименование Кол-во 1 Секция вакуумно-роликовой подачи (редуктор «SUN», США) 1 2 Печатная секция 2 3 Секция ротационной высечки 1 4 Русифицированное меню 1 5 Секция виброудаления обрези 1 6 Автоматический листоукладчик 1

5 700 000 ₽
