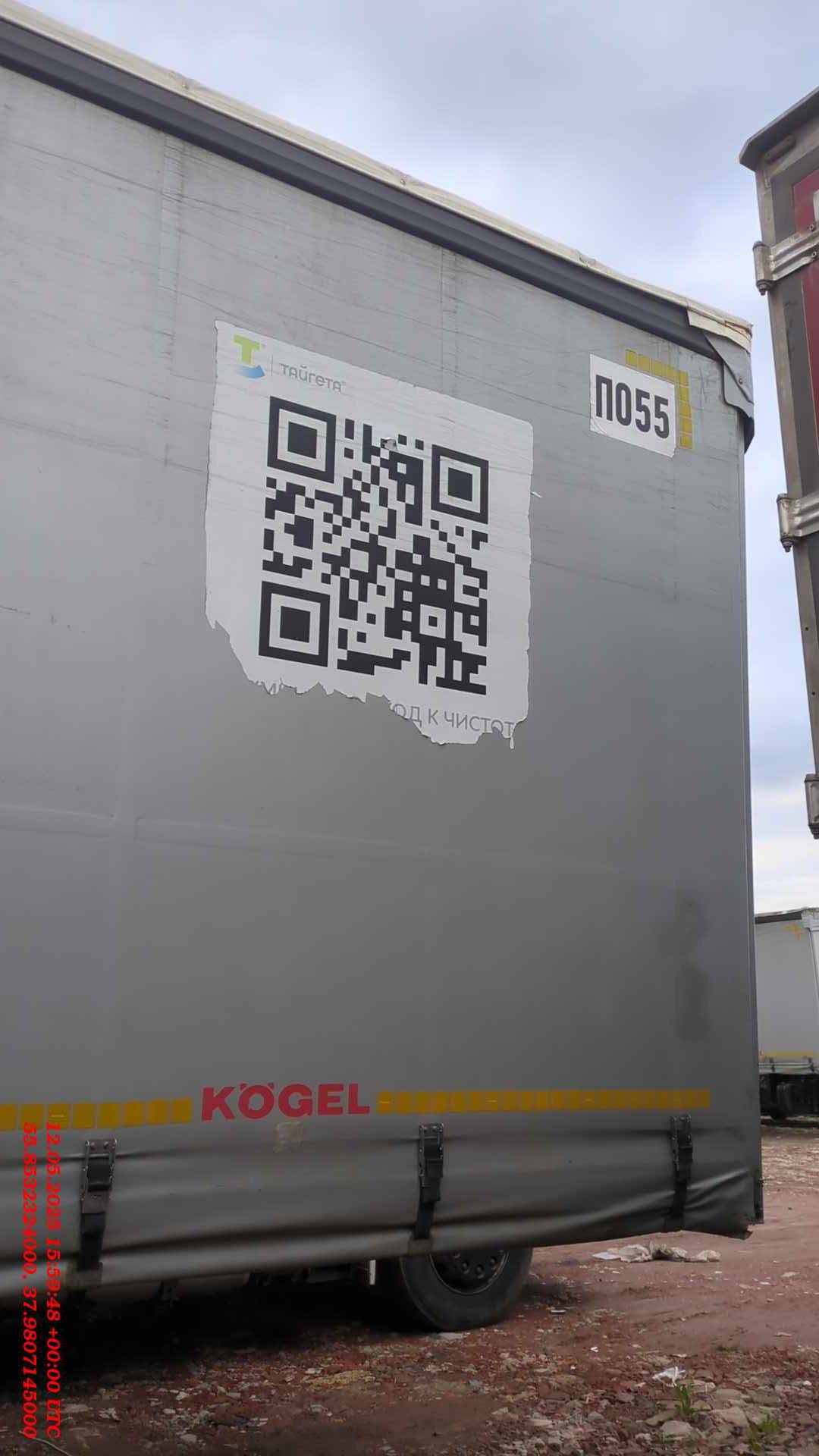

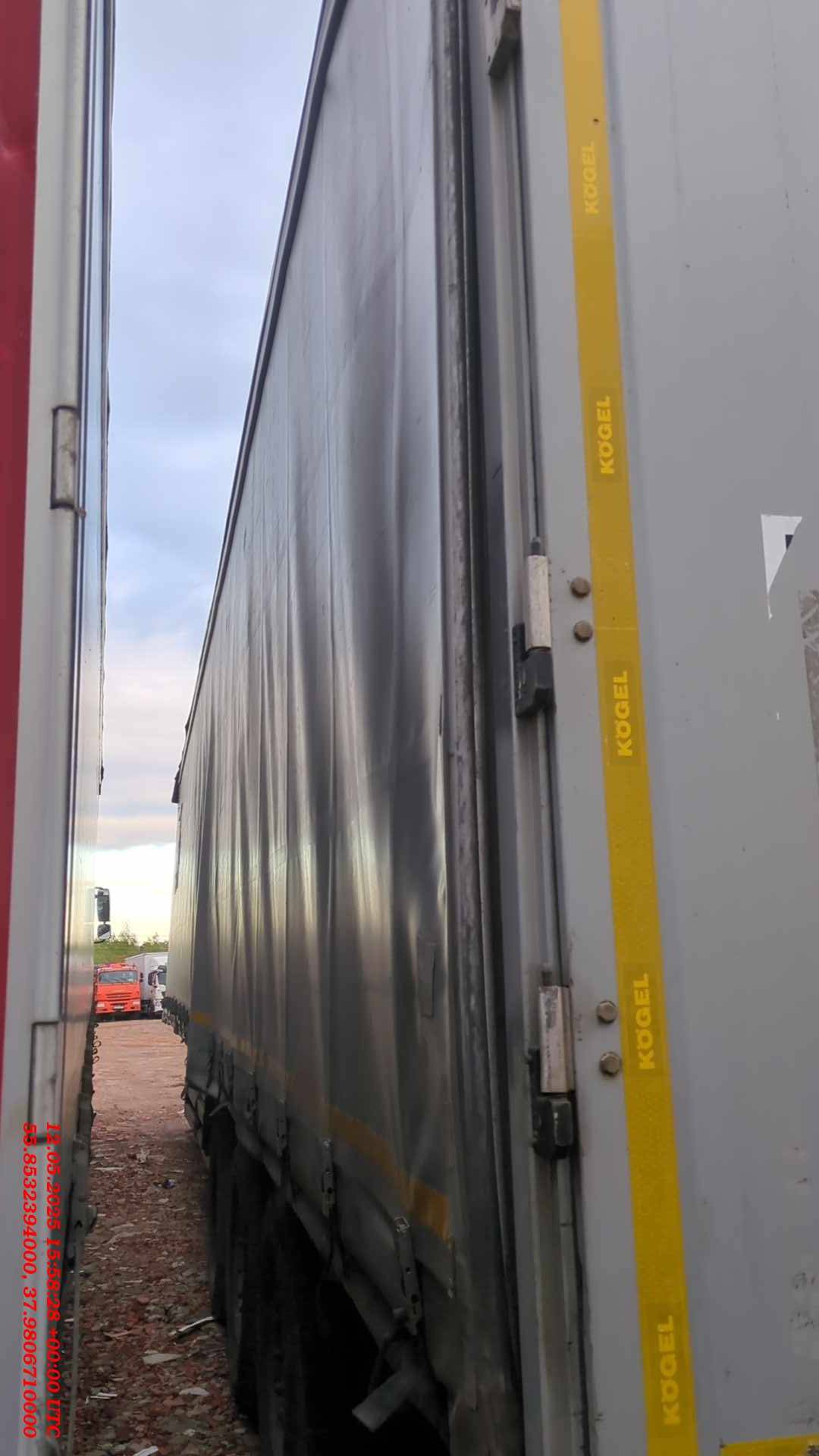

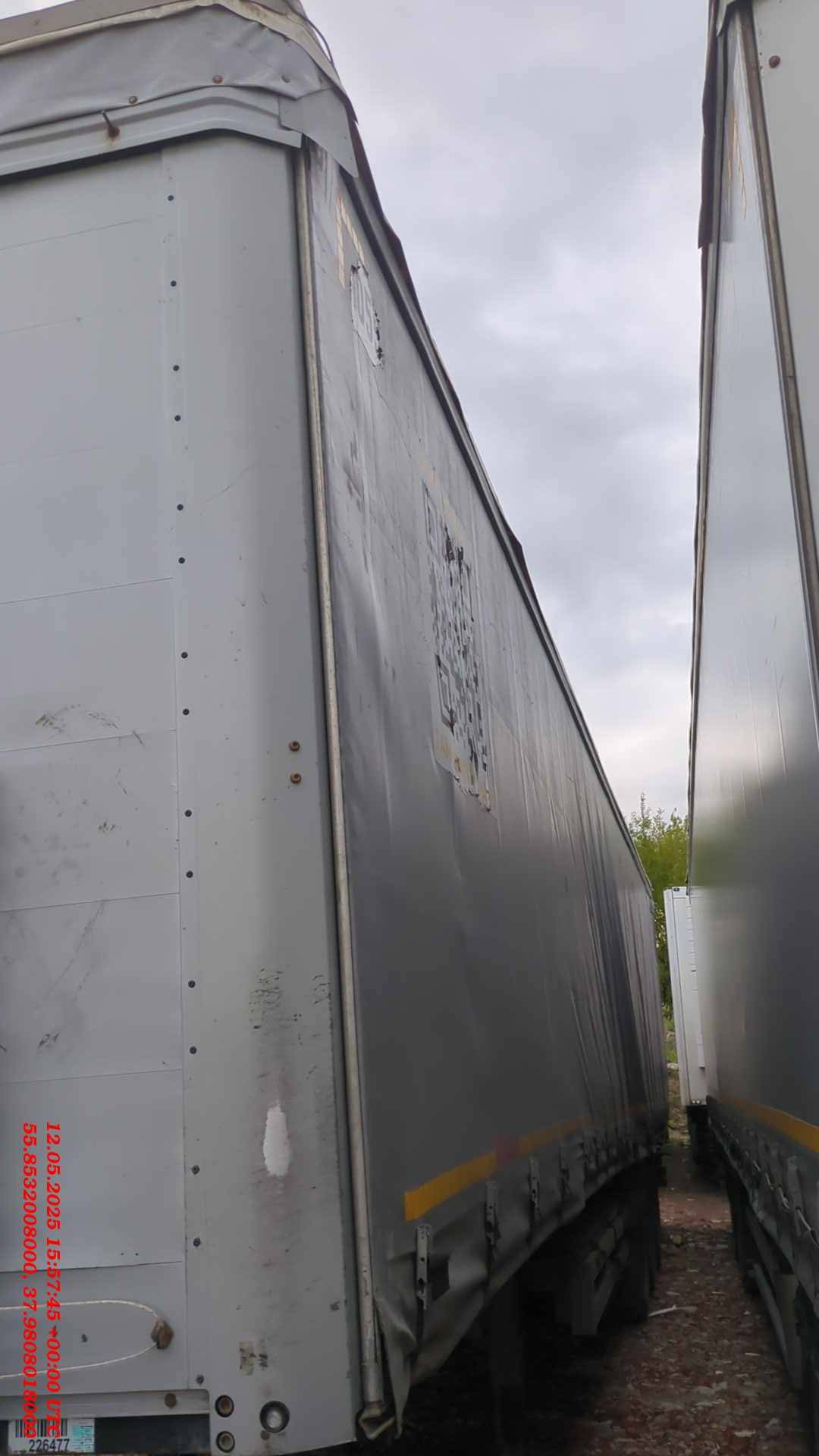

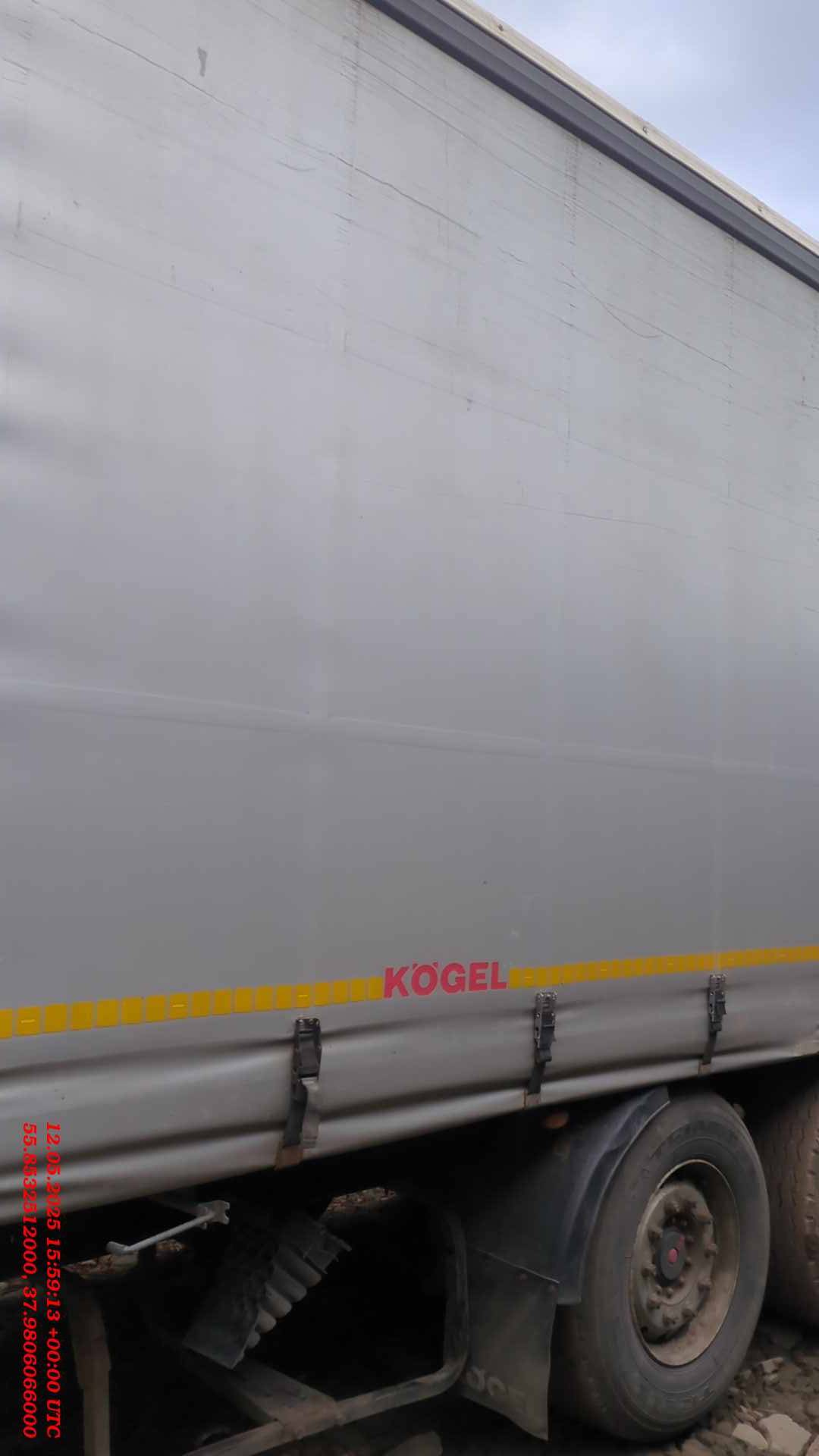

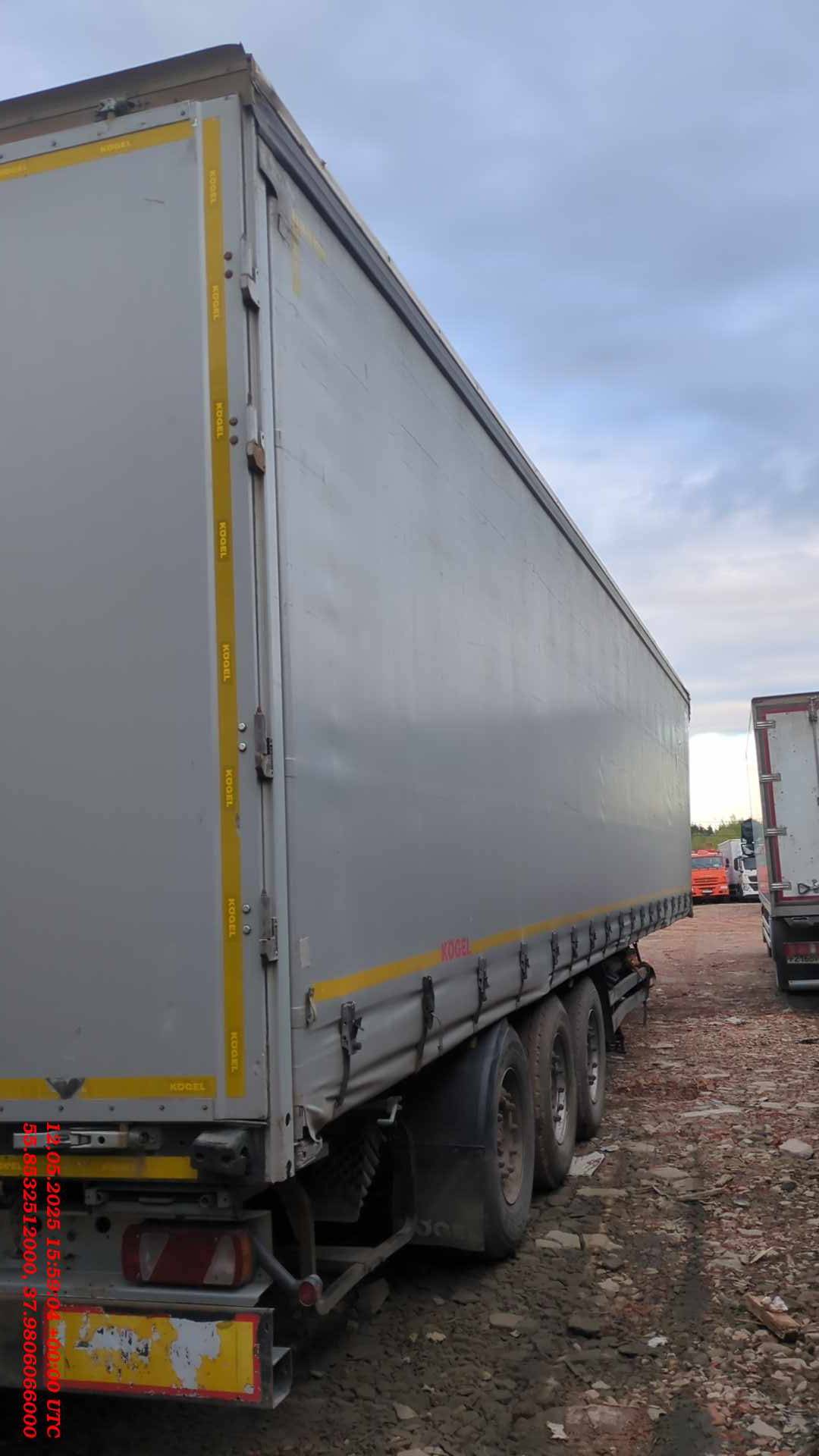

KOGEL Шторный S24-1 (SNCО 24), 2018 года
Лот 000009215.
С пробегом
1/15
Характеристики
Подвид техникиШторный
ЦветЧерный
VIN-номерXZRS0002700000003
Год выпуска2018
ПробегНет данных
НаработкаНет данных
ПТС/ПСМОригинал бумажный
Участие в ДТПНет
СостояниеХорошее
Количество владельцев4 владельца
Комментарий
Технические характеристики
01010.002 Допустимая нагрузка на седельное устройство: 12 000 кг
01015.001 Технически возможная нагрузка на седельное устройство: прибл. 12 000 кг
01021.001 Общая допустимая нагрузка на осевой агрегат : 24 000 кг (на каждую ось по 8 000 кг)
01025.001 Технически возможная нагрузка на агрегат: прибл. 27 000 кг (по 9 000 кг на каждую ось)
01030.001 Допустимый общий вес: 35 000 кг
01035.001 Технически возможный общий вес: прибл. 39 000 кг
01040.600 Собственный вес в базовой комплектации: прибл. 6 000 кг
01045.001 Собственный вес индивидуального состава транспортных средств примерно: 05.850 кг
01055.001 Теоретическая полезная нагрузка : прибл. 29.016 кг
01080.001 Допустимая нагрузка на пол по DIN EN 283 c Испытательная нагрузка на ось 7.200 кг
02010.001 (A) Колесная база: прибл. 6 390 мм
02020.001 (A1) Межосевое расстояние: прибл. 1 310 мм
02025.002 (A2) Межосевое расстояние: прибл. 1 310 мм
04010.001 (D) Общая длина: прибл. 13 950 мм
04020.001 (E) Общая ширина: прибл. 2 550 мм
04040.001 (F) Длина грузовой платформы в свету: прибл. 13 620 мм
04050.001 (G) Ширина грузовой платформы в свету: прибл. 2 480 мм
04055.002 (G2) Погрузочная ширина сзади: прибл. 2 480 мм
I 04060.123 (H1) Погрузочная высота в порожнем состоянии в горизонтальном транспортном положении: ок. 1230 мм
I 04065.120 (H2) Погрузочная высота в нагруженном состоянии в горизонтальном транспортном положении: ок. 1200 мм
I 04068.300 Высота езды установлена на 300 мм.
I 04070.005 (K) Погрузочная высота в свету под внешним лонжероном: прибл. 2 630 мм
I 04075.032 (K1) Высота в свету под крышей: прибл. 2 710 мм
I 04097.398 (X1) Общая высота в порожнем состоянии в горизонтальном транспортном положении: = H1 + K + T +/- Регулировка высоты кузова | = S + P + K + T +/- Регулировка высоты кузова
I 4098.395 (X2) Общая высота в нагруженном состоянии в горизонтальном транспортном положении: = H2 + K + T +/- Регулировка высоты кузова
0090.125 (T) Монтажная высота крыши сбоку: прибл. 125 мм. Благодаря конструкции поперечного бруса крыши внутренняя высота в свету по ширине поддона соответствует указанной боковой высоте погрузки.
06010.001 (N) Передний свес (согласно ISO 1726): прибл. 1 685 мм
06015.001 (N1) Радиус переднего свеса (согласно ISO 1726): прибл. 2 040 мм
06020.003 (O) Радиус наклона назад (согласно ISO 1726): прибл. 2 380 мм
06030.001 (P) Габаритная высота над седельно-сцепным устройством: прибл. 90 мм
I 06041.114 (S) Возможная высота седельно-сцепного устройства в порожнем состоянии: ок. 1 100 - 1 200 мм, стоит горизонтально при ок. 1 140 мм (учитывать общую высоту! )
09010.001 Тормозная система согласно ECE-R13
09020.001 Электрооборудование согласно ECE-R48
Рама
10110.110 Стандартная лестничная рама в виде облегченной стальной конструкции с поперечинами.DIN 74080 / ISO 337. Исполнение рамы NOVUM
10300.108 Диск сцепления толщиной 8 мм и 2" соединительный палец опорно-сцепного устройства согласно DIN 74080 / ISO 337
Шасси
I 18330.271 Трехосный осевой агрегат SAF INTRADISC с дисковыми тормозами, Ψ 430 мм, глубина запрессовки 120 мм. Пневматическая подвеска с ходом 180 мм.
K32000.993 Тормозные суппорта Knorr SK7
вкл.
Шины транспортного средства
I 20540.011 Шины 6 шт. 385/65 R 22,5 CONTINENTAL Hybrid HT3 M+S 160K (158L)
20865.005 6 стальных ободьев 22,5 x 11.75, глубина запрессовки 120 мм (ГЗ 120).
Запасное колесо в комплекте.
Навесные детали шасси
20110.010 Механические седельные опоры (производителя выбирает Kogel) с регулировочной опорой, грузоподъемность 24 т. Управление с одной стороны, по направлению движения справа.
21070.115 Система защиты от брызг (для устранения тумана, образованного разбрызгиванием) согласно Предписанию (ЕС) № 109/2011 для трехосевых агрегатов с шинами 385/65 R22,5", состоит из 1 пара крыльев на четверть круга перед осями, а также 1 пара крыльев на четверть круга с брызговиками за осями
Корзина для одного запасного колеса
21300.001 2 противооткатных упора с фиксаторами
22070.013 Боковое защитное приспособление согласно ECE-R73
26110.015 Лестница сзади справа, выдвижная.
27510.010 Неподвижный защитный брус сзади, стальной, согласно ECE-R58
Тормозная система/пневматическая подвеска
K32110.998 Тормозная система EBS 2S/2M (WABCO no.: 480 102 XXX 0) с Система стабилизации(имеет функцию ABS/ALB), штекерное соединение EBS ISO 7638, (без соединительных магистралей), стояночный тормоз с пружинным энергоаккумулятором, наружные соединения для диагностики EBS и пневматической системы. вкл.
33420.040 Пневматическая подвеска с одним подъемно-опускным клапаном, установлена по направлению движения слева позади осевого агрегата. Транспортное положение устанавливается автоматически.
34320.001 2 соединительные головки, защищенные от перепутывания, спереди ISO 1728
34410.010 Пневморесиверы для тормозной системы и хранения запаса воздуха из стали (EN 286-2).

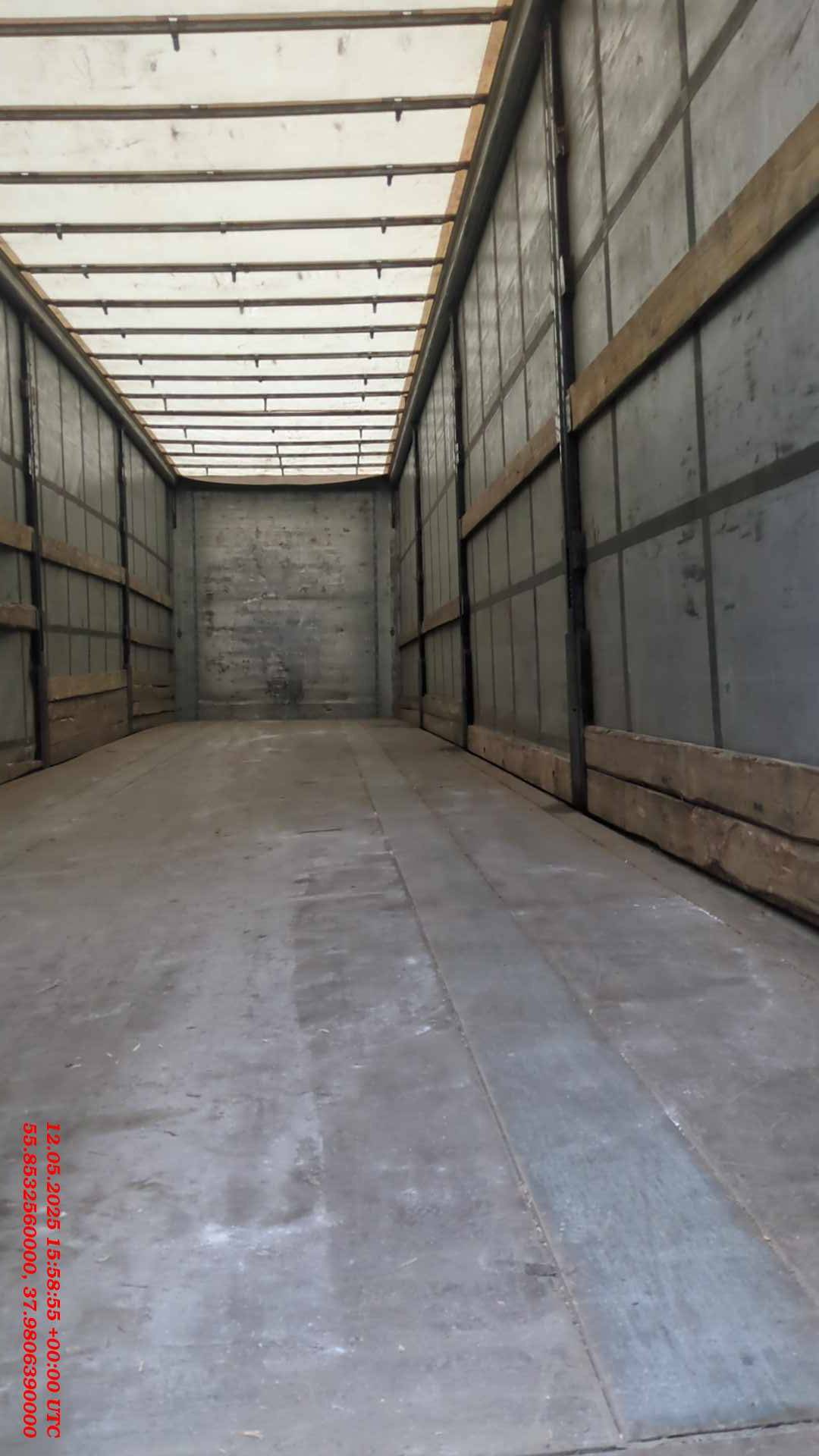

Пол
40510.120 Пол толщиной 30 мм из многократно проклеенной клееной фанеры
40513.015 Пол сзади с расшивкой швов
Кузов
46502.005 Без поворотных рычагов (устройство быстрого натяжения для бокового тента спереди)
46503.010 Натяжной механизм для бокового тента с подвесными валами и трещоткой
46538.010 Прочность кузова соответствует EN 12642 XL (VDI 2700). Проверено при рабочей нагрузке 27 000 кг.

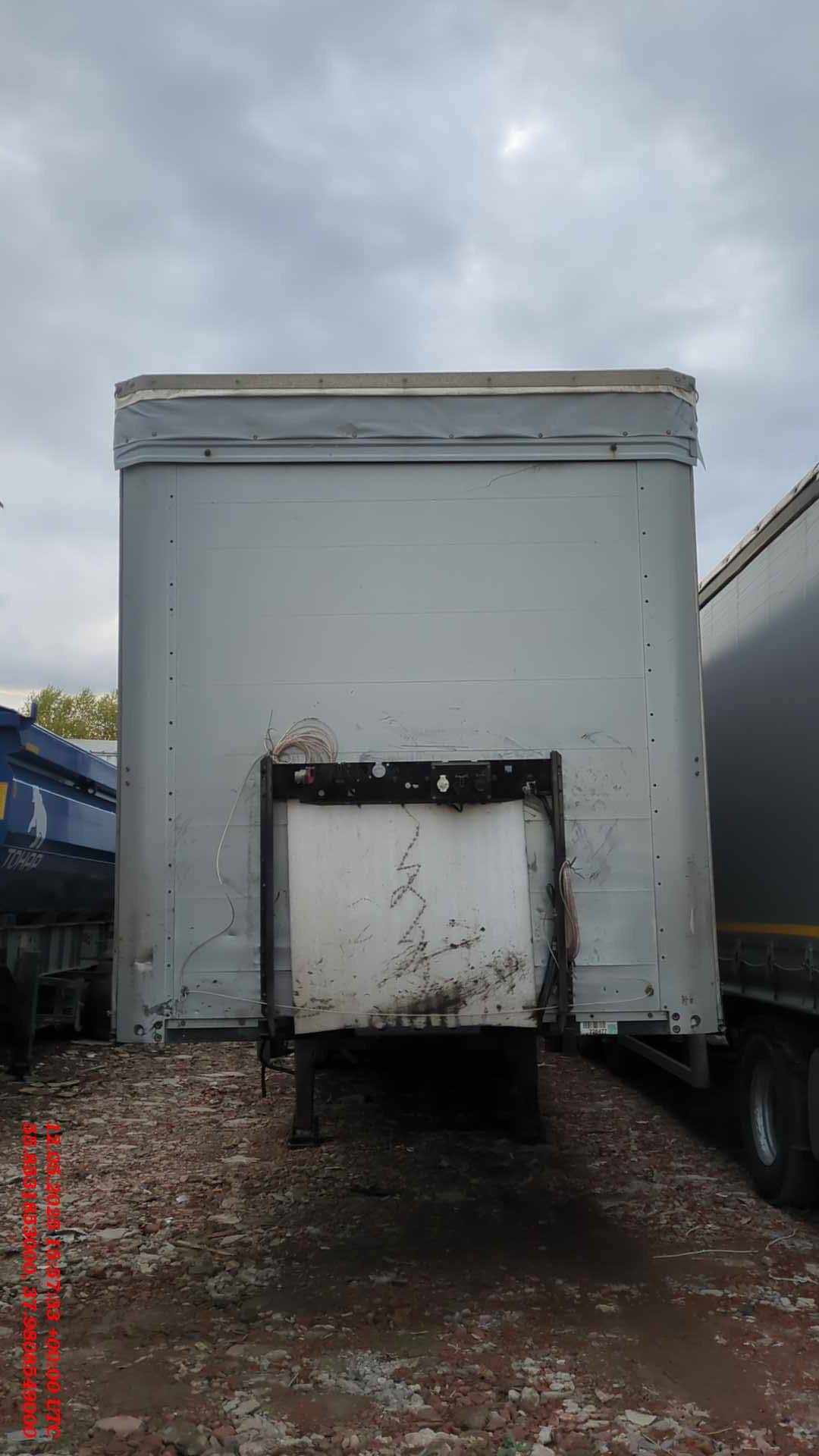

Передняя стенка
41510.120 Передняя стенка по высоте кузова с угловыми стойками из алюминия, соединенными заклепками с пустотелыми алюминиевыми профилями, привинчены/соединены заклепками с рамой, 1 пара натяжных колец согласно EN 12640.

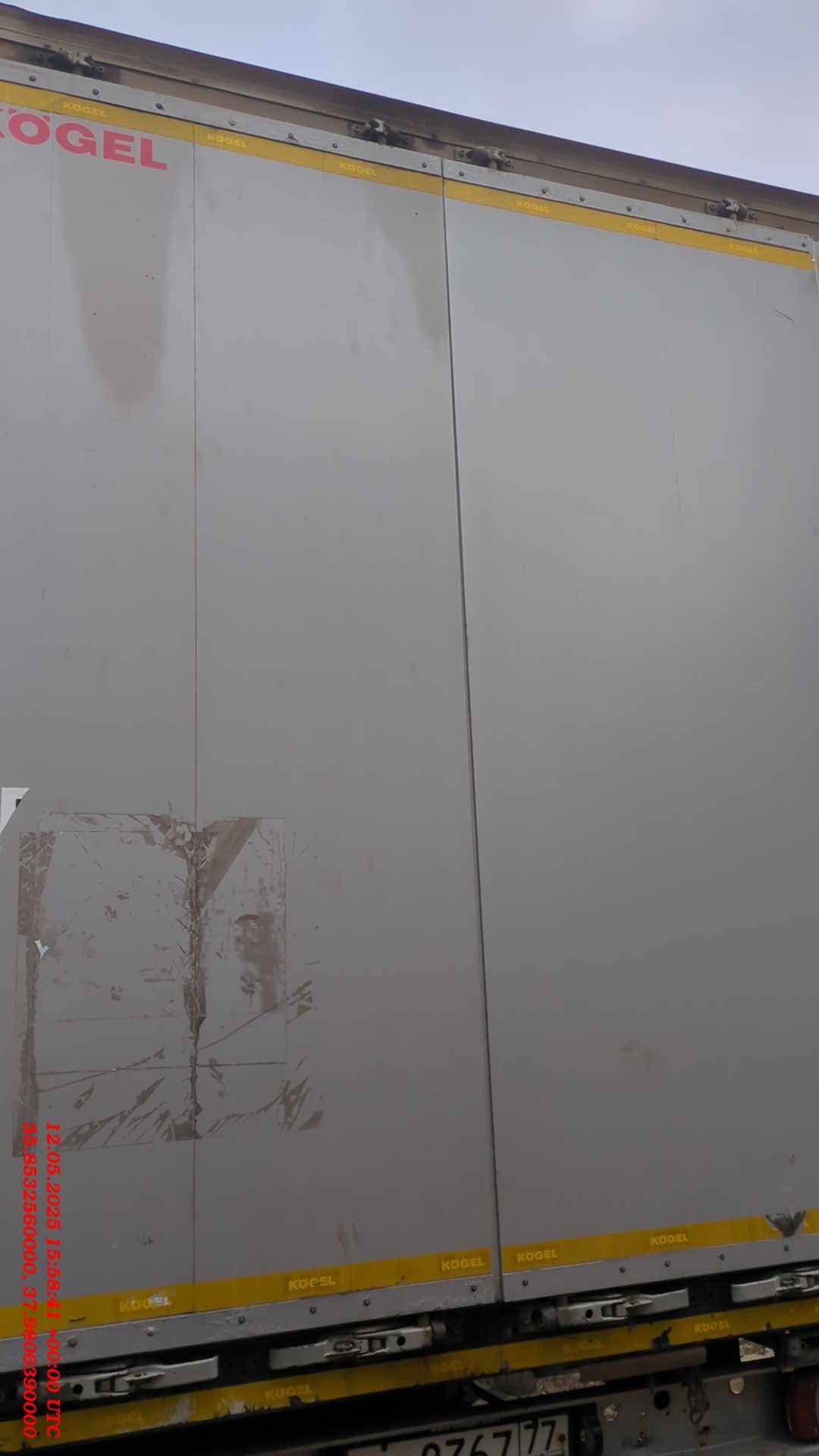

Задняя стенка
I 42400.012 Двухстворчатые портальные двери задней стенки (прибл. 2 630 мм в свету) с 2 замками с поворотной штангой.
42540.200
4 2548.005 Привинченные задние угловые стойки из алюминия на высоте портала.
5 пар крепежных прорезей для монтажа устройства фиксации грузов на угловых стойках сзади
Боковая стенка
43500.040 3 пары раздвижных стоек с зажимом, высотой 600 мм для 5 вставных реек друг над другом, начиная с верхнего края пола, а также 3 гнезда для реек, распределенные по оставшейся высоте стоек. Жестко зафиксированы на внешней раме.
43540.120 Стальная внешняя рама VarioFix тип NOVUM с отверстиями с 3 парами складных стоек.
43560.132 13 парами натяжных колец (согласно EN 12640), допустимая растягивающая сила на каждое натяжное кольцо 2500 кг
Крыша
I 44520.126 2 сквозных профиля для поперечного бруса крыши 103 mm, при открытом боковом тенте дополнительная подпорка стоек не требуется. Сдвижной верх, производителя VERSUS, с откидной вперед опорой портала.
44535.010 Шток управления сдвижной крышей жестко монтирован сбоку на шасси.
44585.040 Оконечная дуга спереди из ударопрочного пластика, серый
44590.100 Интегральный тент для крыши Kφgel. Элемент жесткости ремня встроен в тент крыши.
Противоударный демпфер
42551.015 1 пара буферов для стальной защитной дуги 160x85x85 мм установлена снаружи на концевом щитке рамы.
Фиксация груза
I 43539.010 4 зажимных фитинга с петлями, допустимое усилие растяжения 1360 кг на кольцо, используются для комбинированных анкерных шин или шлицев для крепления грузов задних угловых стоек (использование натяжных ремней для диагональной перетяжки и/или крепления груза).

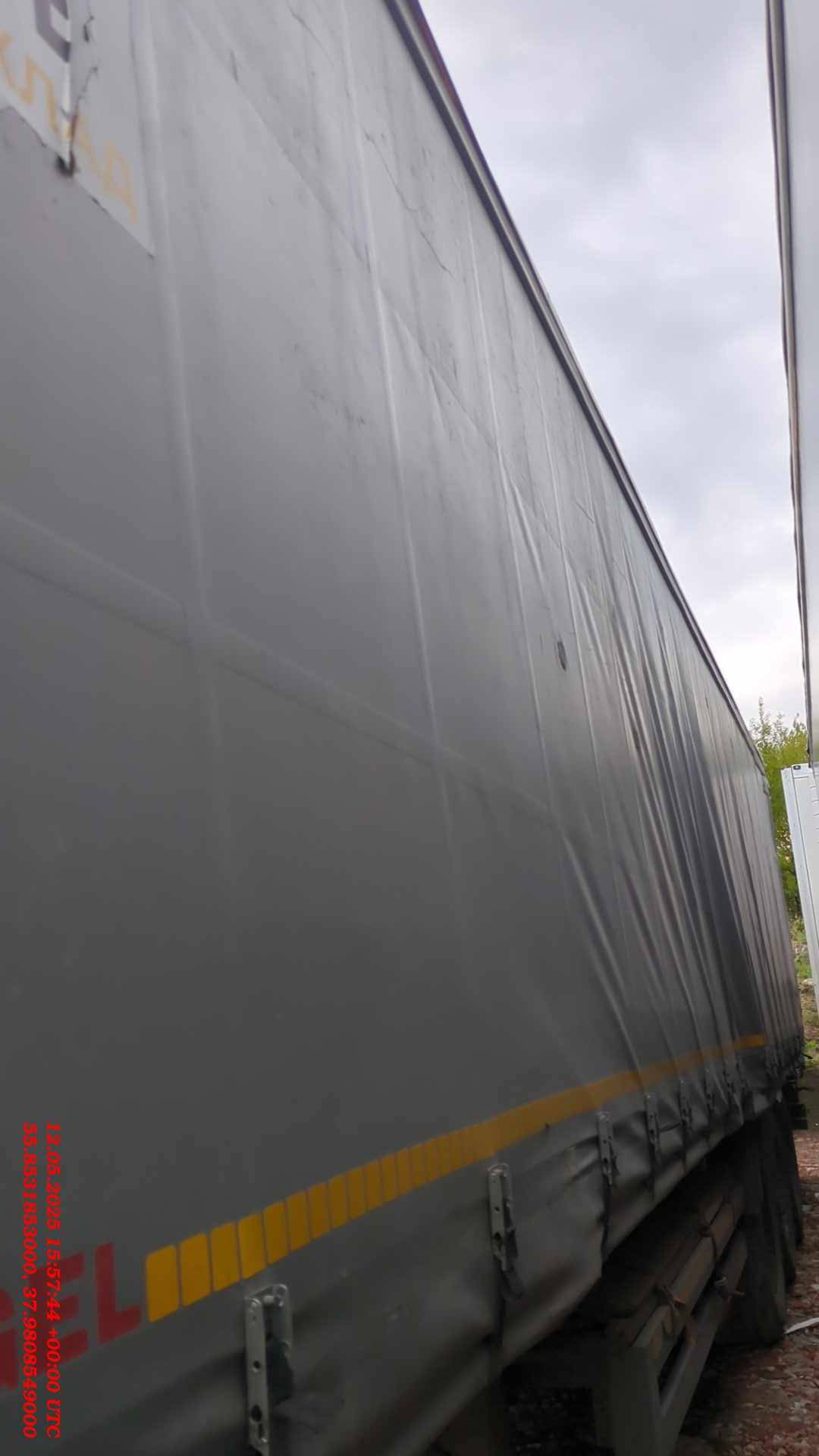

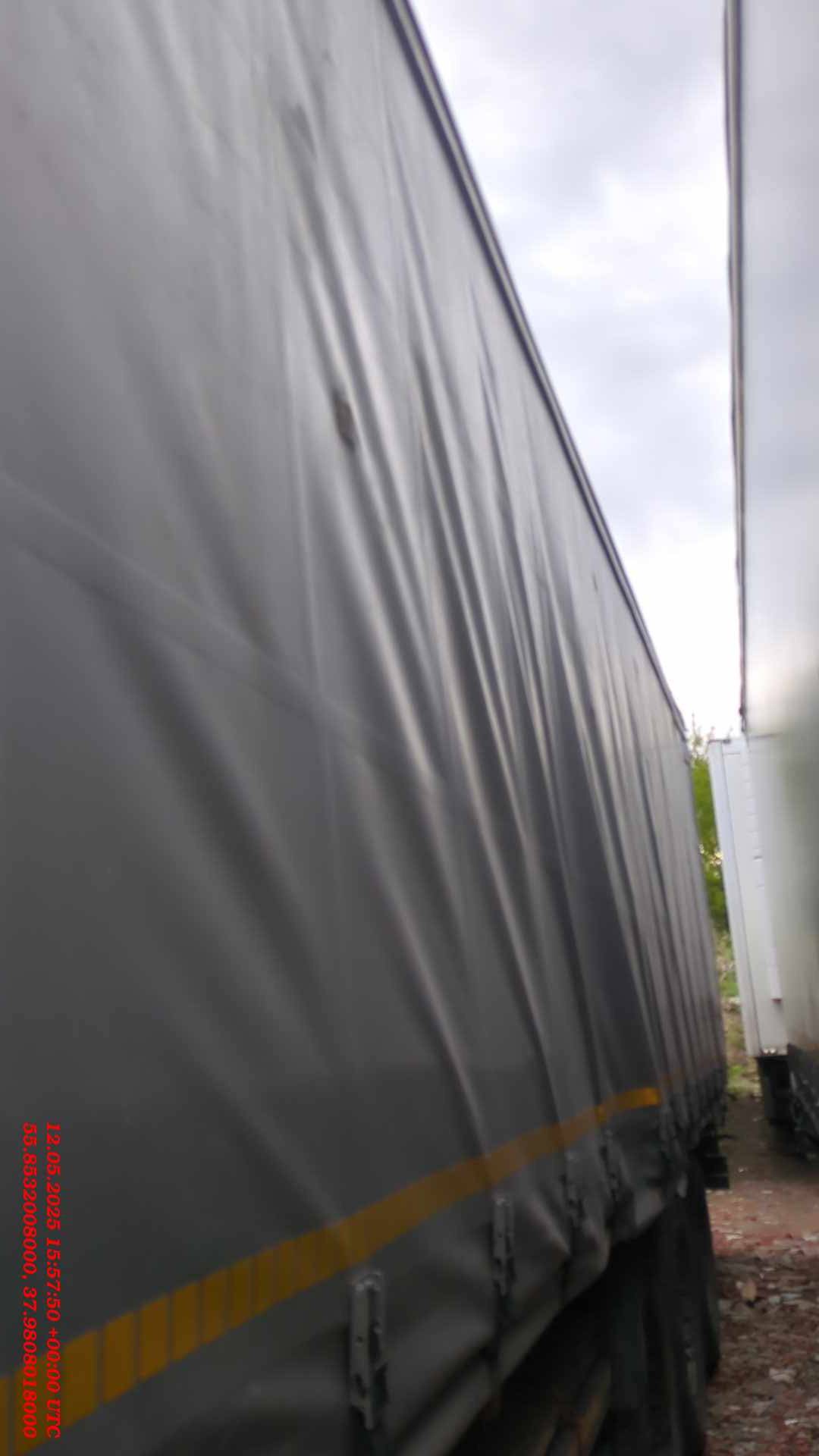

Тент
49700.020 Шторный тент, качество брезента прим. 900 г/м², с системой крепления над центральной линией
Электрическое/электронное оборудование
I 60500.020 Держатель фонаря из стали, расположен над защитным брусом.
61100.101 Со светодиодным освещением номерного знака, светодиодными боковыми габаритными фонарями, светодиодными габаритными фонарями и передним отражателем.
61500.010 2 контурных фонаря на кронштейнах, крепятся на задних многосекционных стоп-сигналах
61910.015 2 задних многосекционных стоп-сигнала
I 64300.007 Адаптерная коробка стационарно монтирована с 2x7-контактной розеткой (1 x ISO 1185 / 1x ISO 3731; 24 V-N / 24 V-S) и 15-контактной розеткой ISO 12098
Таблички
L71400.020 Оранжевые отражающие таблички (самоклеящиеся), соответствуют директиве ЭКЕ R70, установлены сзади слева и справа на защитном брусе.
71550.005 Надпись "KOGEL", размещается согласно нашим директивам
L75913.011 Фирменная табличка S24-1 согласно EG-RL 76/114 EWG для страны допуска Россия (вес см. в технических характеристиках), № согласия. TC RU E-DE-MT02.00039.P2
Окраска
81000.002 Рама, шасси и навесные части базовой комплектации выполнены из защищенного от коррозии металла по системе KTL KOGEL (нанокерамическое покрытие и катафоретическая погружная окраска).
81220.100 Задний защитный брус в цвет шасси
I 81222.010 Держатель фонарей: серебристый
81225.015 Опоры седельного устройства: RAL 9005, иссиня-черный с порошковым покрытием
81230.015 Боковое защитное устройство: RAL 9005, иссиня-черный с порошковым покрытием
81300.001 Оси: черный
81310.010 Ободья: серебряные диски
81320.010 Ступицы колеса: черный
81400.092 Цвет тента: белый алюминий, похожий на RAL 9006
81420.005 Брезентовая крыша и волан белого цвета.
82100.190 Нанесение покрытия на поверхность рамы шасси осуществляется в цвете Kogel "черный шелк". Видимые поверхности рамы шасси дополнительно покрыты защитной краской 1K для защиты от ультрафиолетового излучения.
82200.093 На металлические внешние поверхности кузова наносится порошковое или лакокрасочное покрытие, цвет белый алюминий RAL 9006.
Mapkиpoвka
83000.010 б е з надписей на тенте и кузове
K83100.953 Светоотражательная контурная полоса частей Согласно ECE-R48, боковая и задняя желтая.
ВНИМАНИЕ: Передвижной п/п со светоотражающий линии Маркировки
в соответствии с директивой ECE R48, сбоку-желтый, сзади-желтый. вкл.
Документы
L58910.016 Руководство по эксплуатации на русском языке
Допуск
I 89810.068 Документы допуска (заявление о соответствии) для России
L95000.008 Технические характеристики транспортного средства соответствуют предписаниям по допуску для России.
95100.010 При
2 300 000 ₽
