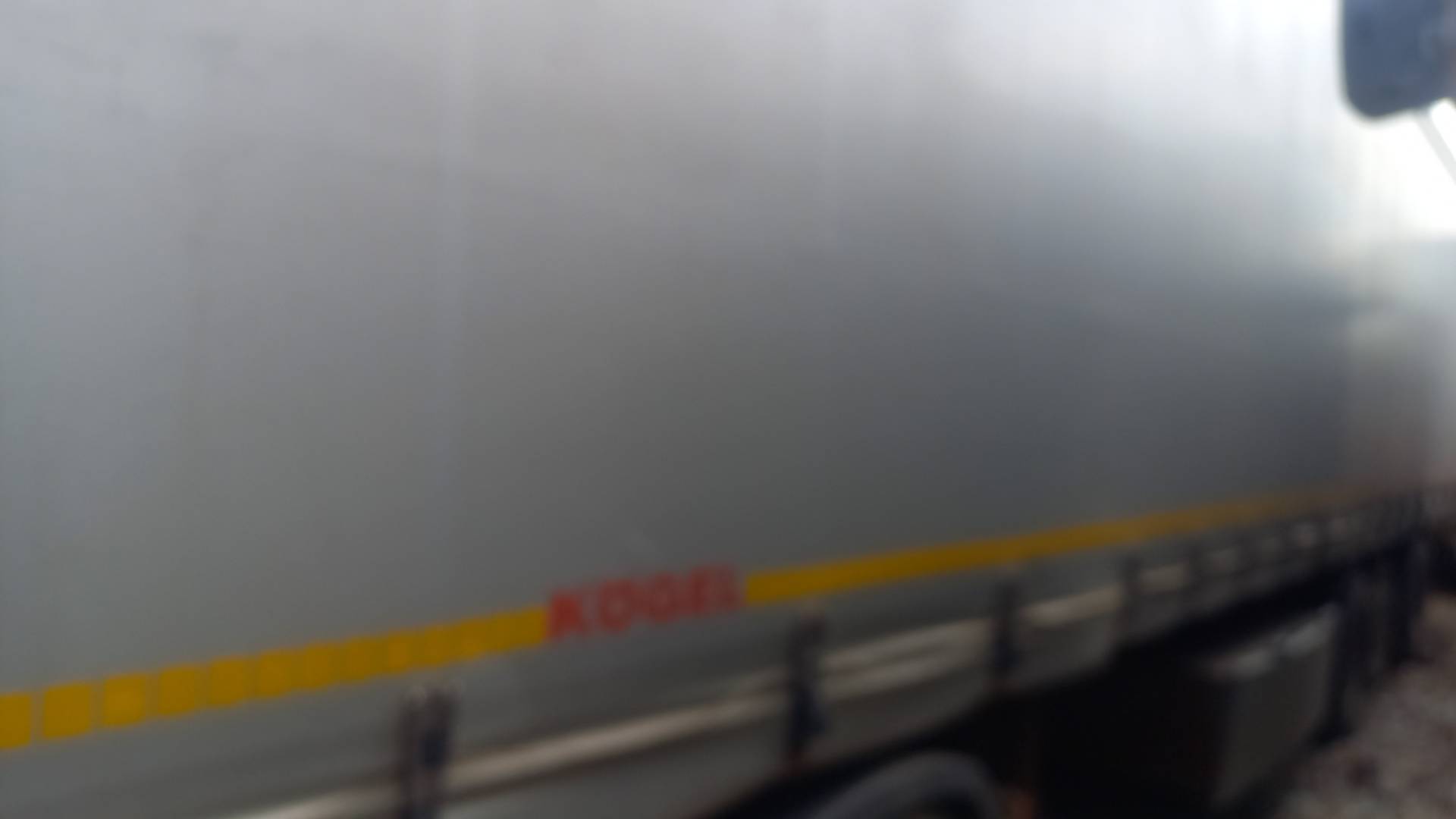

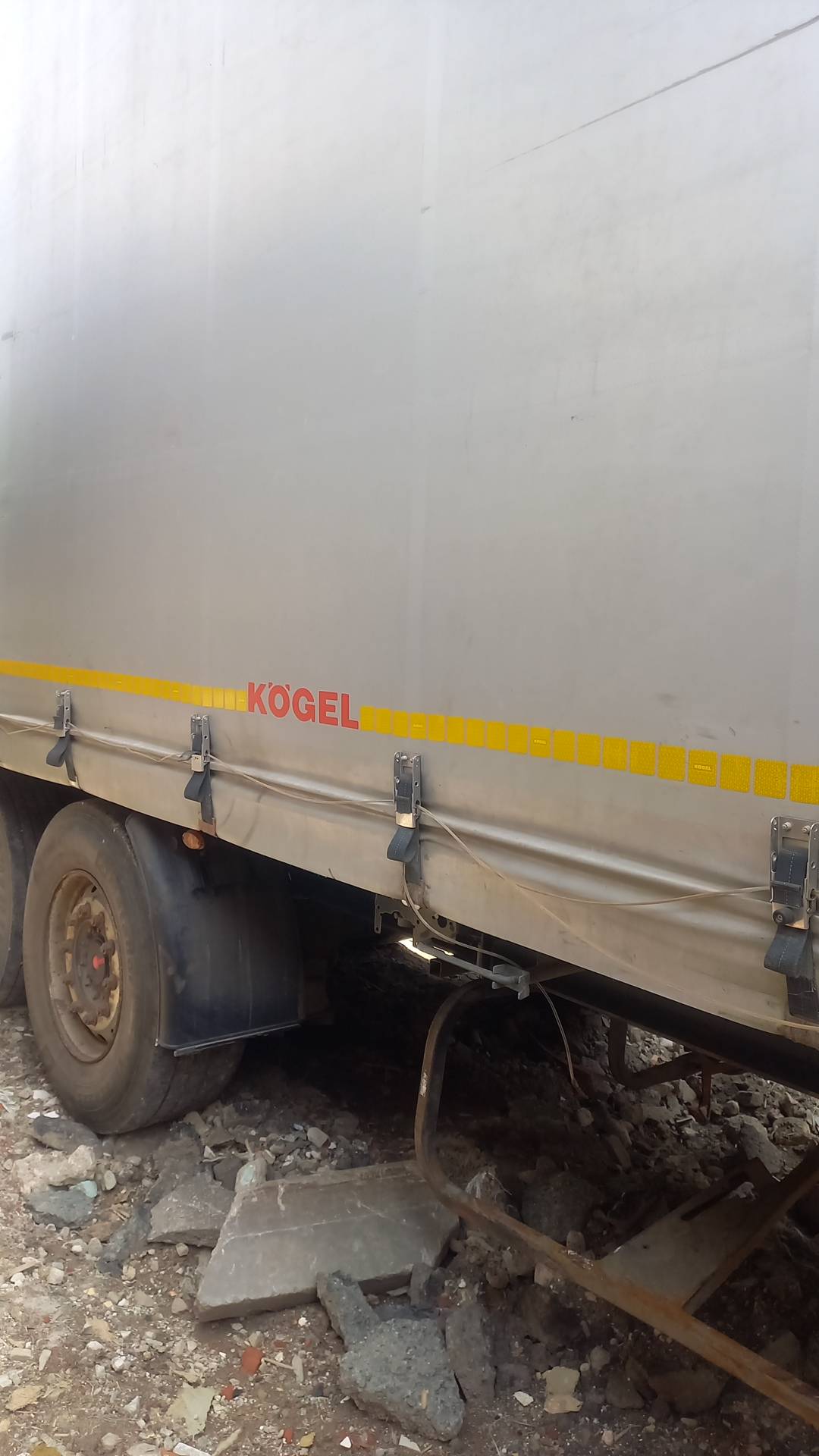

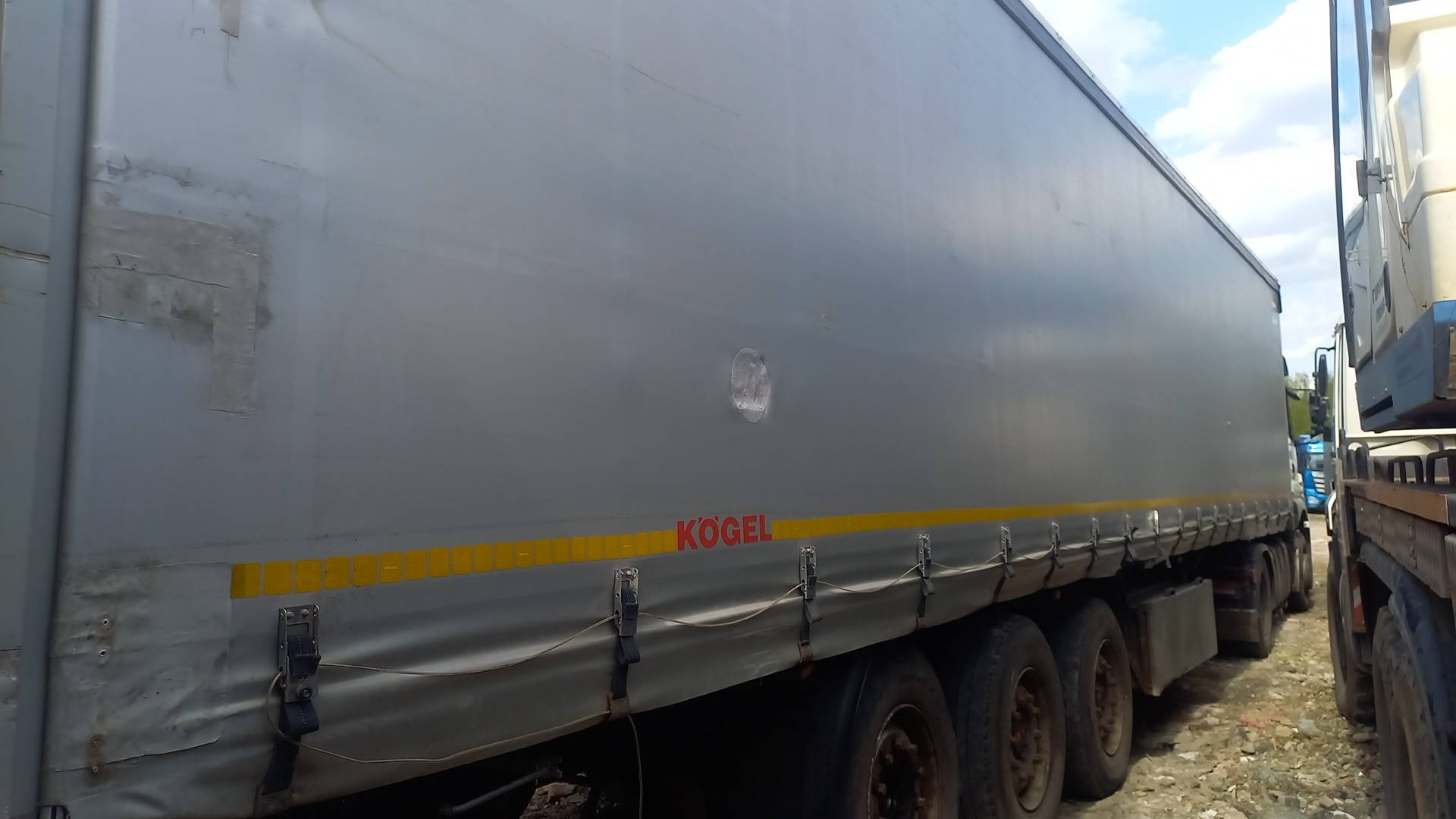

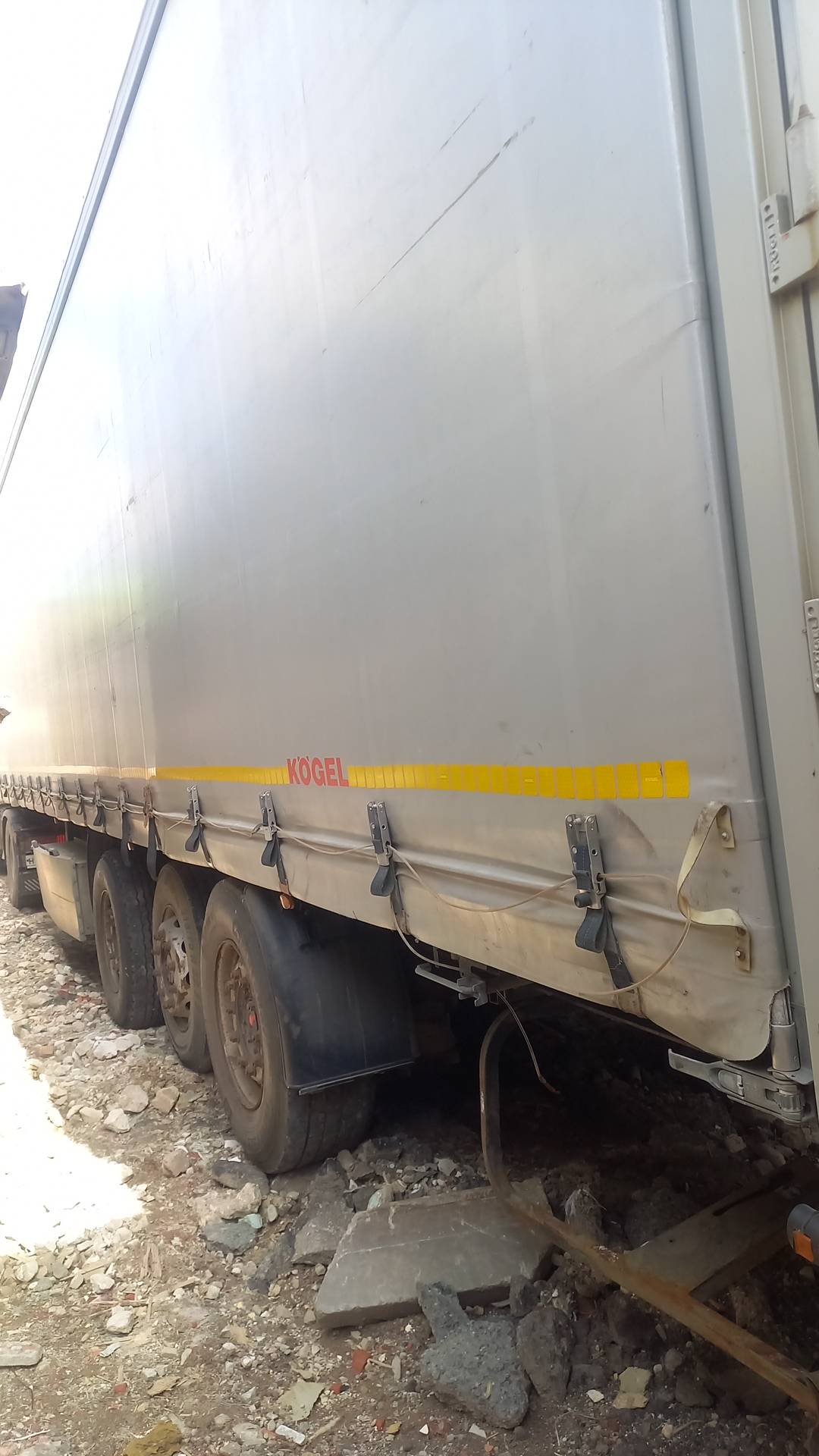

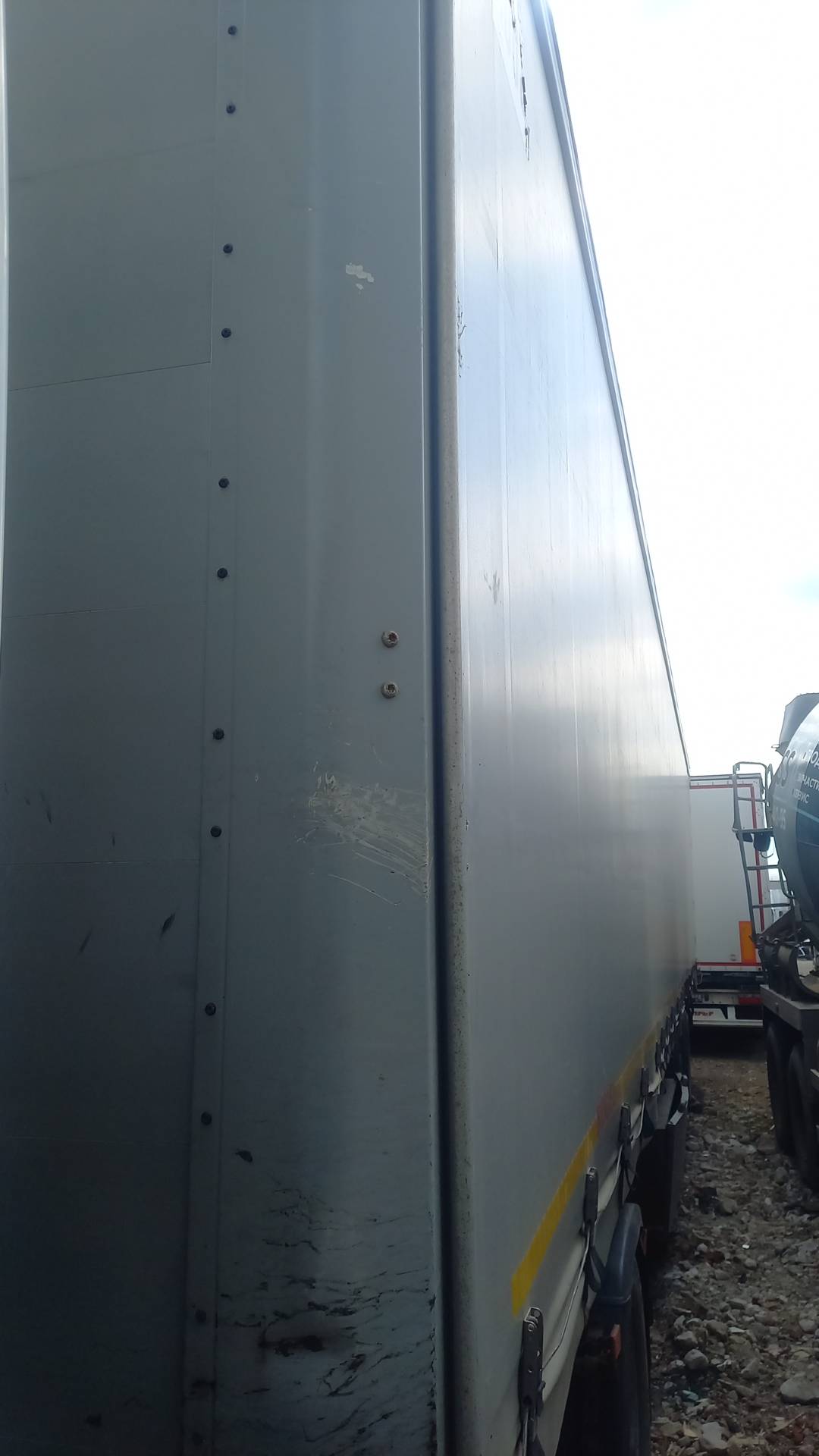

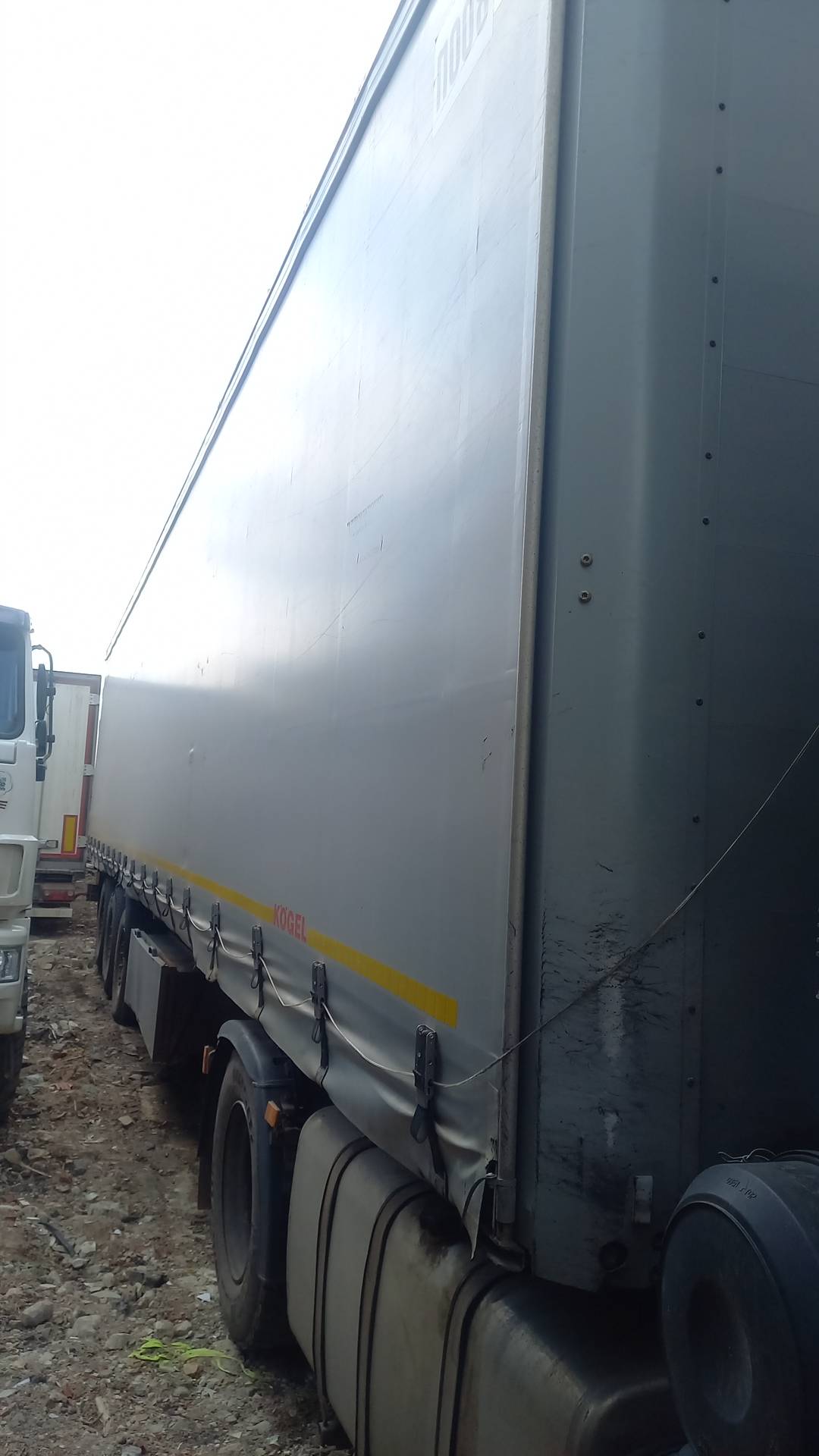

KOGEL Шторный SN24, 2019 года
Лот 000009483.
С пробегом
1/10
Характеристики
Подвид техникиШторный
ЦветСерый
VIN-номерXZRS0002700000377
Год выпуска2019
ПробегНет данных
НаработкаНет данных
ПТС/ПСМОригинал бумажный
Участие в ДТПНет
СостояниеНормальное
Количество владельцев1 владелец
Комментарий
Технические характеристики
01010.002
Допустимая нагрузка на седельное устройство: 12 000 кг
01015.001
Технически возможная нагрузка на седельное устройство: прибл. 12 000 кг
01021.001
Общая допустимая нагрузка на осевой агрегат : 24 000 кг (на каждую ось по 8 000 кг)
01025.001
Технически возможная нагрузка на агрегат: прибл. 27 000 кг (по 9 000 кг на каждую ось)
01030.001
Допустимый общий вес: 35 000 кг
01035.001
Технически возможный общий вес: прибл. 39 000 кг
01040.600
Собственный вес в базовой комплектации: прибл. 6 000 кг
01045.001 Собственный вес индивидуального состава транспортных средств примерно: 05.850 кг
01055.001
Теоретическая полезная нагрузка : прибл. 29.016 кг
01080.001 Допустимая нагрузка на пол по DIN EN 283 c Испытательная нагрузка на ось 7.200 кг
02010.001
(A) Колесная база: прибл. 6 390 мм
02020.001
(A1) Межосевое расстояние: прибл. 1 310 мм
02025.002
(A2) Межосевое расстояние: прибл. 1 310 мм
04010.001
(D) Общая длина: прибл. 13 950 мм
04020.001
(E) Общая ширина: прибл. 2 550 мм
04040.001
(F) Длина грузовой платформы в свету: прибл. 13 620 мм
04050.001
(G) Ширина грузовой платформы в свету: прибл. 2 480 мм
04055.002
(G2) Погрузочная ширина сзади: прибл. 2 480 мм
I 04060.123
(H1) Погрузочная высота в порожнем состоянии в горизонтальном транспортном положении: ок. 1230 мм
I 04065.120
(H2) Погрузочная высота в нагруженном состоянии в горизонтальном транспортном положении: ок. 1200 мм
I 04068.300 Высота езды установлена на 300 мм.
I 04070.005
(K) Погрузочная высота в свету под внешним лонжероном: прибл. 2 630 мм
I 04075.032
(K1) Высота в свету под крышей: прибл. 2 710 мм
I 04097.398
(X1) Общая высота в порожнем состоянии в горизонтальном транспортном положении: = H1 + K + T +/- Регулировка высоты кузова | = S + P + K + T +/- Регулировка высоты кузова
I 04098.395
(X2) Общая высота в нагруженном состоянии в горизонтальном транспортном положении: = H2 + K + T +/- Регулировка высоты кузова
05090.125
(T) Монтажная высота крыши сбоку: прибл. 125 мм. Благодаря конструкции поперечного бруса крыши внутренняя высота в свету по ширине поддона соответствует указанной боковой высоте погрузки.
06010.001
(N) Передний свес (согласно ISO 1726): прибл. 1 685 мм
06015.001
(N1) Радиус переднего свеса (согласно ISO 1726): прибл. 2 040 мм
06020.003
(O) Радиус наклона назад (согласно ISO 1726): прибл. 2 380 мм
06030.001
(P) Габаритная высота над седельно-сцепным устройством: прибл. 90 мм
I 06041.114
(S) Возможная высота седельно-сцепного устройства в порожнем состоянии: ок. 1 100 - 1 200 мм, стоит горизонтально при ок. 1 140 мм (учитывать общую высоту! )
09010.001
Тормозная система согласно ECE-R13
09020.001
Электрооборудование согласно ECE-R48
Рама
10110.110
Стандартная лестничная рама в виде облегченной стальной конструкции с поперечинами.DIN 74080 / ISO 337. Исполнение рамы NOVUM
10300.108
Диск сцепления толщиной 8 мм и 2" соединительный палец опорно-сцепного устройства согласно DIN 74080 / ISO 337
Шасси
I 18330.271 Трехосный осевой агрегат SAF INTRADISC с дисковыми тормозами, Ψ 430 мм, глубина запрессовки 120 мм. Пневматическая подвеска с ходом 180 мм.
K32000.993 Тормозные суппорта Knorr SK7
вкл.
Шины транспортного средства
I 20540.011
Шины 6 шт. 385/65 R 22,5 CONTINENTAL Hybrid HT3 M+S 160K (158L)
20865.005
6 стальных ободьев 22,5 x 11.75, глубина запрессовки 120 мм (ГЗ 120).
Запасное колесо в комплекте.
Навесные детали шасси
20110.010
Механические седельные опоры (производителя выбирает Kogel) с регулировочной опорой, грузоподъемность 24 т. Управление с одной стороны, по направлению движения справа.
21070.115
Система защиты от брызг (для устранения тумана, образованного разбрызгиванием) согласно Предписанию (ЕС) № 109/2011 для трехосевых агрегатов с шинами 385/65 R22,5", состоит из 1 пара крыльев на четверть круга перед осями, а также 1 пара крыльев на четверть круга с брызговиками за осями
Корзина для одного запасного колеса
21300.001
2 противооткатных упора с фиксаторами
22070.013
Боковое защитное приспособление согласно ECE-R73
26110.015
Лестница сзади справа, выдвижная.
27510.010
Неподвижный защитный брус сзади, стальной, согласно ECE-R58
Тормозная система/пневматическая подвеска
K32110.998 Тормозная система EBS 2S/2M (WABCO no.: 480 102 XXX 0) с Система стабилизации(имеет функцию ABS/ALB), штекерное соединение EBS ISO 7638, (без соединительных магистралей), стояночный тормоз с пружинным энергоаккумулятором, наружные соединения для диагностики EBS и пневматической системы.
вкл.
33420.040
Пневматическая подвеска с одним подъемно-опускным клапаном, установлена по направлению движения слева позади осевого агрегата. Транспортное положение устанавливается автоматически.
34320.001
2 соединительные головки, защищенные от перепутывания, спереди ISO 1728
34410.010
Пневморесиверы для тормозной системы и хранения запаса воздуха из стали (EN 286-2).

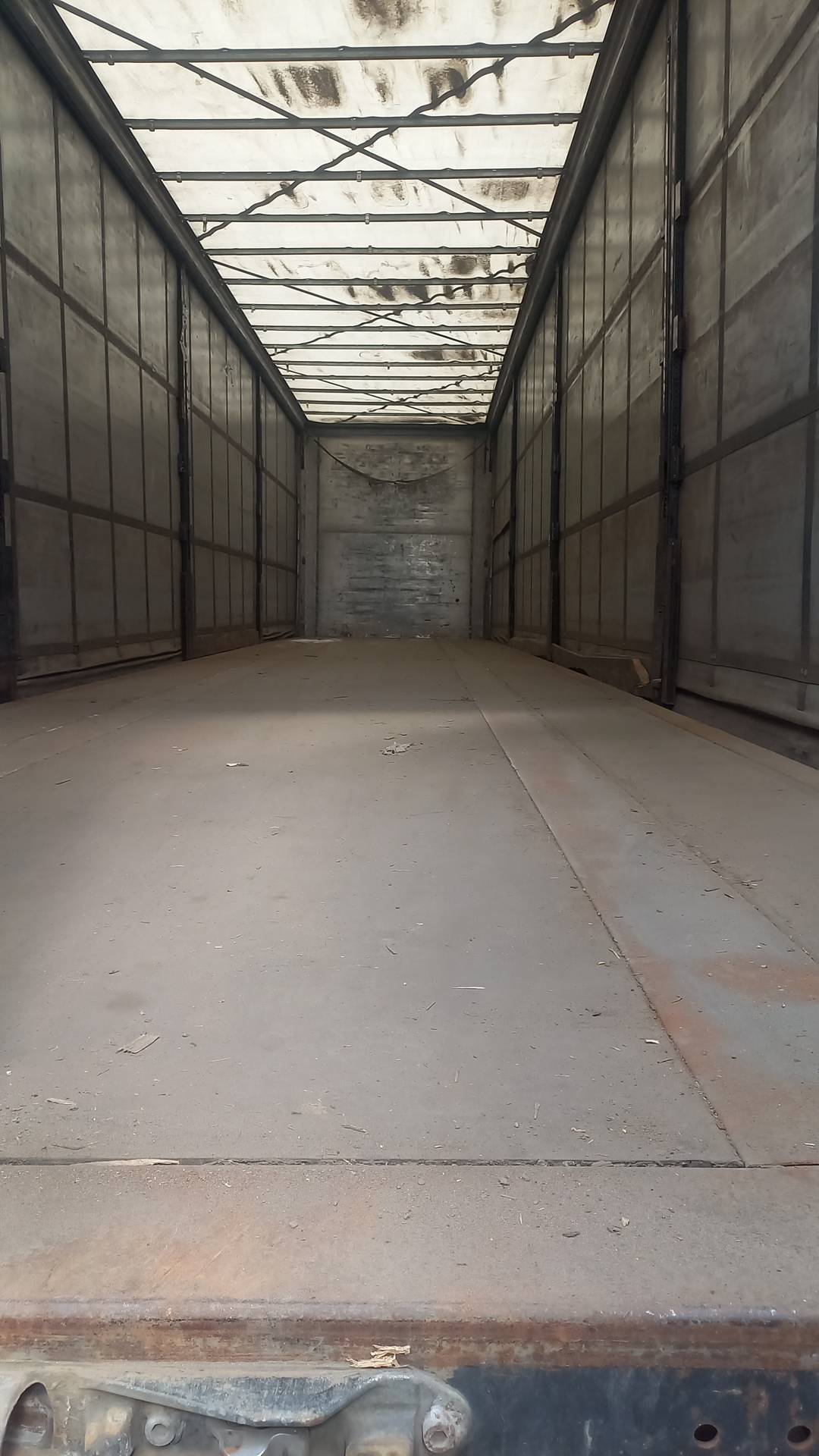

Пол
40510.120
Пол толщиной 30 мм из многократно проклеенной клееной фанеры
40513.015
Пол сзади с расшивкой швов
Кузов
46502.005
Без поворотных рычагов (устройство быстрого натяжения для бокового тента спереди)
46503.010
Натяжной механизм для бокового тента с подвесными валами и трещоткой
46538.010 Прочность кузова соответствует EN 12642 XL (VDI 2700). Проверено при рабочей нагрузке 27 000 кг.
Передняя стенка
41510.120
Передняя стенка по высоте кузова с угловыми стойками из алюминия, соединенными заклепками с пустотелыми алюминиевыми профилями, привинчены/соединены заклепками с рамой, 1 пара натяжных колец согласно EN 12640.
Задняя стенка
I 42400.012
Двухстворчатые портальные двери задней стенки (прибл. 2 630 мм в свету) с 2 замками с поворотной штангой.
42540.200 4 2548.005
Привинченные задние угловые стойки из алюминия на высоте портала. 5 пар крепежных прорезей для монтажа устройства фиксации грузов на угловых стойках сзади
Боковая стенка
43500.040
3 пары раздвижных стоек с зажимом, высотой 600 мм для 5 вставных реек друг над другом, начиная с верхнего края пола, а также 3 гнезда для реек, распределенные по оставшейся высоте стоек. Жестко зафиксированы на внешней раме.
43540.120 Стальная внешняя рама VarioFix тип NOVUM с отверстиями с 3 парами складных стоек.
43560.132
13 парами натяжных колец (согласно EN 12640), допустимая растягивающая сила на каждое натяжное кольцо 2500 кг
Крыша
I 44520.126
2 сквозных профиля для поперечного бруса крыши 103 mm, при открытом боковом тенте дополнительная подпорка стоек не требуется. Сдвижной верх, производителя VERSUS, с откидной вперед опорой портала.
44535.010
Шток управления сдвижной крышей жестко монтирован сбоку на шасси.
44585.040
Оконечная дуга спереди из ударопрочного пластика, серый
44590.100
Интегральный тент для крыши Kφgel. Элемент жесткости ремня встроен в тент крыши.
Противоударный демпфер
42551.015
1 пара буферов для стальной защитной дуги 160x85x85 мм установлена снаружи на концевом щитке рамы.
Фиксация груза
I 43539.010 4 зажимных фитинга с петлями, допустимое усилие растяжения 1360 кг на кольцо, используются для комбинированных анкерных шин или шлицев для крепления грузов задних угловых стоек (использование натяжных ремней для диагональной перетяжки и/или крепления груза).
Тент
49700.020
Шторный тент, качество брезента прим. 900 г/м², с системой крепления над центральной линией
Электрическое/электронное оборудование
I 60500.020
Держатель фонаря из стали, расположен над защитным брусом.
61100.101
Со светодиодным освещением номерного знака, светодиодными боковыми габаритными фонарями, светодиодными габаритными фонарями и передним отражателем.
61500.010
2 контурных фонаря на кронштейнах, крепятся на задних многосекционных стоп-сигналах
61910.015
2 задних многосекционных стоп-сигнала
I 64300.007
Адаптерная коробка стационарно монтирована с 2x7-контактной розеткой (1 x ISO 1185 / 1x ISO 3731; 24 V-N / 24 V-S) и 15-контактной розеткой ISO 12098
Таблички
L71400.020
Оранжевые отражающие таблички (самоклеящиеся), соответствуют директиве ЭКЕ R70, установлены сзади слева и справа на защитном брусе.
71550.005
Надпись "KOGEL", размещается согласно нашим директивам

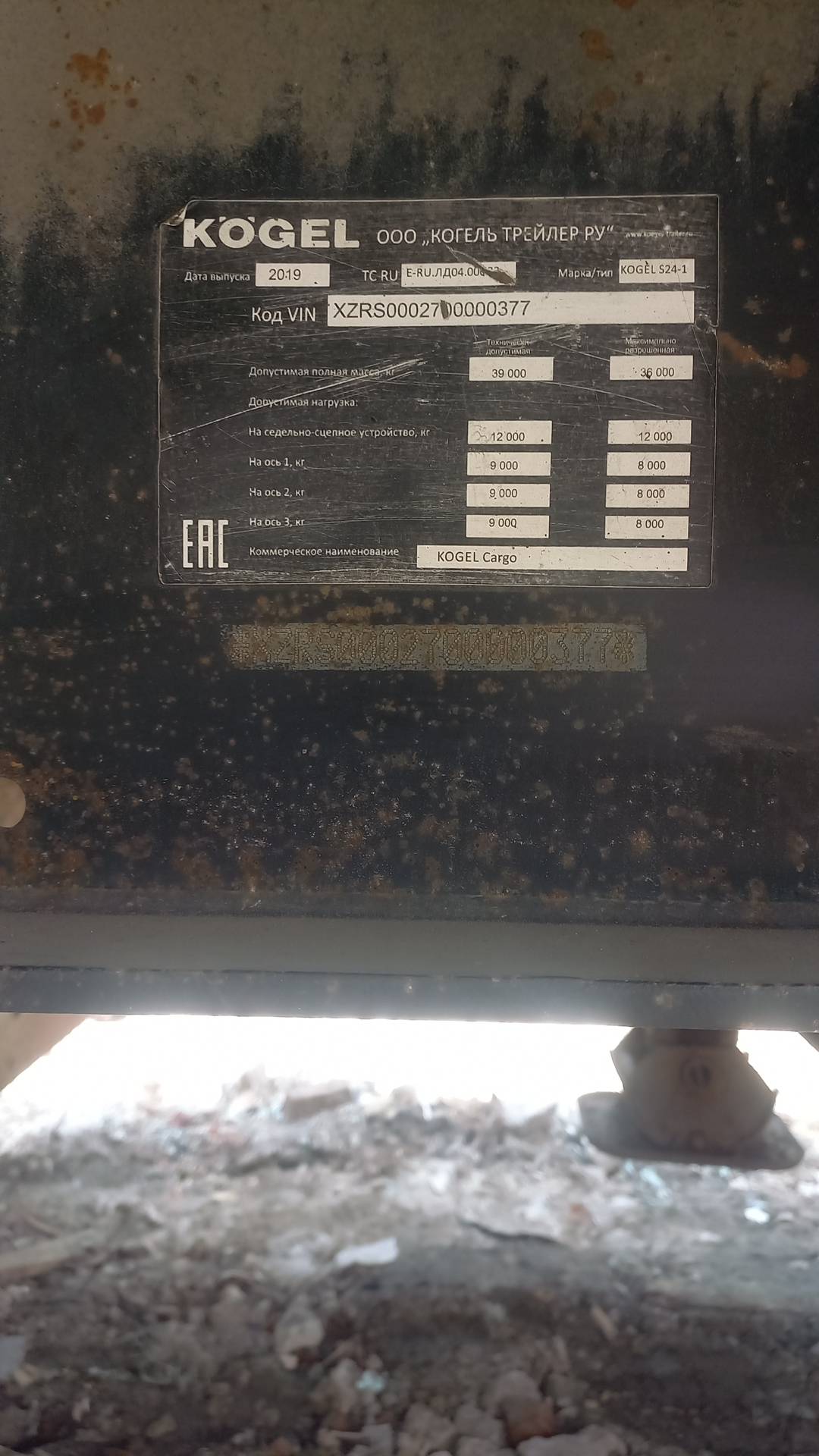

L75913.011
Фирменная табличка S24-1 согласно EG-RL 76/114 EWG для страны допуска Россия (вес см. в технических характеристиках), № согласия. TC RU E-DE-MT02.00039.P2
Окраска
81000.002
Рама, шасси и навесные части базовой комплектации выполнены из защищенного от коррозии металла по системе KTL KOGEL (нанокерамическое покрытие и катафоретическая погружная окраска).
81220.100
Задний защитный брус в цвет шасси
I 81222.010
Держатель фонарей: серебристый
81225.015
Опоры седельного устройства: RAL 9005, иссиня-черный с порошковым покрытием
81230.015
Боковое защитное устройство: RAL 9005, иссиня-черный с порошковым покрытием
81300.001
Оси: черный
81310.010
Ободья: серебряные диски
81320.010
Ступицы колеса: черный
81400.092
Цвет тента: белый алюминий, похожий на RAL 9006
81420.005
Брезентовая крыша и волан белого цвета.
82100.190
Нанесение покрытия на поверхность рамы шасси осуществляется в цвете Kogel "черный шелк". Видимые поверхности рамы шасси дополнительно покрыты защитной краской 1K для защиты от ультрафиолетового излучения.
82200.093
На металлические внешние поверхности кузова наносится порошковое или лакокрасочное покрытие, цвет белый алюминий RAL 9006.
Mapkиpoвka
83000.010
б е з надписей на тенте и кузове
K83100.953
Светоотражательная контурная полоса частей Согласно ECE-R48, боковая и задняя желтая.
ВНИМАНИЕ: Передвижной п/п со светоотражающий линии Маркировки
в соответствии с директивой ECE R48, сбоку-желтый, сзади-желтый.
вкл.
Документы
L58910.016
Руководство по эксплуатации на русском языке
Допуск
I 89810.068
Документы допуска (заявление о соответствии) для России
L95000.008
Технические характеристики транспортного средства соответствуют
предписаниям по допуску для России.
2 500 000 ₽
